Dettagli:
Termini di pagamento e spedizione:
|
Tensione nominale: | 24V | Corrente massima: | 20A |
---|---|---|---|
Tensione di funzionamento Rated: | 24V | Modalità di tariffazione: | Modo di PWM |
Temperatura di esercizio: | -10~60 grado | ||
Evidenziare: | regolatore della tassa del regolatore del pannello solare,Regolatore solare della tassa di MPPT |

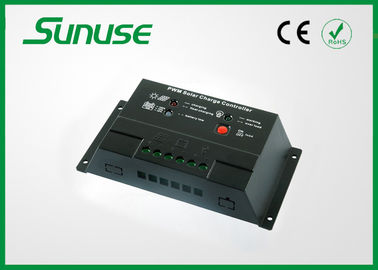

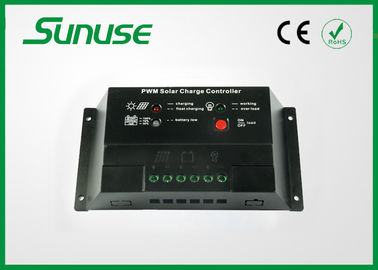

circuito automatico del regolatore della tassa del pannello solare dell'identificazione PWM di 20a 12V 24V con il LED
Dettaglio rapido:
regolatore della tassa del pannello solare di 20A PWM
1. Esposizione di LED
2. Caricarsi della batteria di PWM
3. Tutte le protezioni necessarie fornite
4. Il modo di lavoro del carico può essere fissato
Specificazione:
MODELLO |
PWM2024Z |
MODELLO |
PWM2024Z |
Tensione di sistema |
12V/24V |
Perdita di carico |
<13ma> |
Tensione a circuito aperto |
<50v> |
Caduta di tensione del circuito di carico |
<0> |
Rated che fanno pagare e corrente di dispersione nessuna |
20A |
Caduta di tensione di scarico del circuito |
<0> |
Tensione elevata |
14.4V/28.8V |
Requisito di umidità |
≤90% |
Tensione di carica del galleggiante |
13.8V/27.6V |
Diametro del cavo |
<6mm>2 |
Distacco di bassa tensione |
11.2V/22.4V |
Installazione della dimensione |
Φ4mm-159mm*68mm |
Recupero di bassa tensione |
12.6V/25.2V |
Dimensione |
168mm*88mm*34mm |
Modalità di tariffazione |
PWM |
Temperatura di stoccaggio |
-35°C — 70°C |
Sovraccarico dell'uscita e protezione di cortocircuito |
uscita >23A e 60s o |
Temperatura di lavoro |
-25°C — 60°C |
>protezione di sovraccarico 29A e 15s o |
|||
>cortocircuito 40A |
|||
|
1. Sfarfallamento dell'indicatore del carico LED: l'uscita del regolatore è sovraccarico o cortocircuito. Dopo l'eliminazione del carico ridondante, il regolatore eliminerà la protezione di sovraccarico entro due minuti.
2. Indicatore di carico del LED fuori: Nessun collegamento dei pannelli solari. Controlli prego se il collegamento è giusto e costante.
3. Indicatore di capacità LED della batteria fuori: Controlli prego se il collegamento dei pannelli solari, della batteria e del carico è giusto.
Istruzione di indicazione del LED:
Icona |
Indicatore |
Stato |
Istruzione |
|
LED di carico |
fuori da |
non facendo pagare, nessun non collegandosi dei pannelli solari o sole debole |
su |
facendo pagare, o facendo pagare elevato |
||
sfarfallamento |
il galleggiante che si carica, batteria si è caricato in pieno |
||
|
Capacità LED della batteria |
verde ingannato |
capacità della batteria piena |
giallo ingannato |
normale di capacità della batteria |
||
rosso ingannato |
capacità della batteria bassa |
||
sfarfallamento principale rosso |
protezione di tensione bassa per la batteria |
||
|
Carico LED |
su |
carico sopra |
fuori da |
carico fuori |
||
sfarfallamento |
Carico chiuso, sovraccarico dell'uscita o cortocircuito. |
Istruzione e regolazione di lavoro di modo del carico:
1. Modo normale: il regolatore è usato come regolatore di carico di PWM senza accendersi e funzione del temporizzatore. Il regolatore è a questo modo senza richiesta speciale.
2. Modo di controllo del temporizzatore e di illuminazione: A questo modo, il regolatore inizierà il carico dopo oscurità e chiuderà il carico dopo la fissazione le ore (o dell'alba).
3. Modo di controllo di illuminazione: A questo modo, quando la tensione dei pannelli solari è più bassa di 2.5V (per 24V il sistema, 5V. per 48V il sistema, 10V), il regolatore inizierà il carico dopo 10 secondi. Quando la tensione dei pannelli solari è più alto poi 3.5V (per 24V il sistema, 7V. per 48V il sistema, 14V), il regolatore chiuderà il carico dopo 10 secondi.
Caratteristiche:
1. Gli indicatori intuizionistici del LED mostrano la capacità corrente della batteria del sistema, caricante e scaricante lo stato della batteria.
2. Avere la protezione funziona come sovraccaricando, sopra lo scarico, il sovraccarico, il cortocircuito ed il collegamento invertito.
3. Il tipo in tandem il carico di PWM fa l'aumento di carico di efficienza di 3% - 6%, rispetto al carico non-PWM.
4. I parametri del carico e di scarico sono stati fissati durante la produzione (i parametri speciali devono essere detti in anticipo), in modo dalla nessuna necessità regolare i parametri.
5. Può fissare il modo di lavoro del carico.
6. USB che fa pagare funzione (facoltativa).
7. Griglia-complementare (funzione facoltativa).
8. Funzione a distanza di telecomunicazioni fornita (funzione facoltativa).
9. Impedisca la batteria lo scarico alla batteria alla notte.
FAQ:
1. Q: La u ha vostra propria fabbrica?
A: Sì, abbiamo. La nostra fabbrica situata nella città di Wenzhou, provincia di Zhejiang, Cina.
2. Q: Come posso visitare la vostra fabbrica?
A: Prima che decolliate dal vostro paese, prego sappiamo. Sistemeremo il tempo di prendervi.
3. Q: Potrebbe la stampa di u il nostro LOGO della società sulla targhetta e sul pacchetto.
A: Sì, accettiamo gli ordini dell'OEM.
4. Q: La u ha ingegnere solare del progetto che può guidarmi per installare il sistema?
A: Sì, abbiamo un gruppo professionale degli ingegneri. Possono insegnargli come installare un sistema solare.
