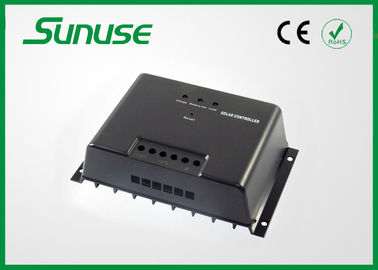

24 regolatori solari del regolatore della tassa del mppt di volt 20a per uso solare dell'iluminazione pubblica
Dettaglio rapido:
regolatore solare della tassa del mppt 20a
intelligente, funzione d'inseguimento del punto ottimale
multi-protegga la funzione
Specificazione:
|
Modello
|
MPPT2024Z
|
|
Input
|
Tensione massima di PV
|
≤70V
|
|
Gamma di tensione di PMP (produzione massimale possibile)
|
12V~70V (24V~70V)
|
|
Uscita
|
Tensione di sistema
|
12V (24V)
|
|
Tensione massima della batteria
|
16V (32V)
|
|
Corrente di carica massima
|
20A
|
|
Corrente del carico massimo
|
20A
|
|
L'autoconsumo
|
≤15mA
|
|
Modo di controllo di carico
|
3-stage (massa, assorbimento, galleggiante)
|
|
Tassa del galleggiante
|
13.8V (27.6V)
|
|
Tassa di assorbimento
|
14.4V (28.8V), per 2 ore
|
|
Sconnessione del carico (LVD)
|
11.5V (23.0V)
|
|
Riconnessione del carico (LVR)
|
12.6V (25.2V)
|
|
Compensazione di temperatura
|
°C delle cellule di -4mV/
|
|
Tipo della batteria
|
Acido al piombo (GEL, AGM, sommerso)
|
|
Altro
|
Efficienza massima
|
97%
|
|
Interfaccia umana
|
LED, bottone
|
|
Stile di raffreddamento
|
Raffreddamento passivo
|
|
Dimensione massima del cavo
|
10mm2
|
|
Gamma di temperatura ambiente
|
°C -10 - +50
|
|
Gamma di temperature di stoccaggio
|
°C -30 - +80
|
|
Umidità
|
0 - 90%, nessuna condensazione
|
|
Dimensioni
|
118,5 x 188 x 54,5 millimetri
|
|
Peso
|
0,8 chilogrammi
|
|
Messa a terra
|
Messa a terra positiva
|
|
Grado di protezione
|
IP32
|
| Garanzia |
1 anno |
Il regolatore solare della tassa forma una componente essenziale di virtualmente tutti i sistemi di energia solare che utilizzano le batterie. Il regolatore della tassa è usato per regolare scorrere corrente dai pannelli solari le batterie. Questi regolatori solari impediscono la batteria i danni causati da sovraccarico e staccano la batteria nel caso di scarico severo chiudendo dei carichi. I regolatori solari della tassa di Photovoltech facile sono destinati specialmente per migliorare la prestazione della batteria e per aumentare la vita.
Caratteristiche fondamentali:
- Un regolatore di ottimo rendimento per sistema di carico solare rurale/urbano
- Regolatore di carico di potere basso e caricatore solare di PWM in una singola unità
- Soluzione perfetta per i requisiti urbani e rurali
- Tiene la batteria sana per il periodo più lungo
- Utilizzazione ottimale di energia solare
- Operazione facoltativa crepuscolo/di alba con il temporizzatore
- Misura per la compensazione di temperatura
- PV basso a goccia della batteria
- Installazione facile
- Trattamento semplice
Introduzione di tecnologia di MPPT:
MPPT significa l'inseguimento del punto ottimale. Fa funzionare i pannelli solari a punto massimo (punto dell'interno B) usando tecnologia di trasformazione dell'energia. il eMPPT è il nuovo regolatore della tassa ricercato e sviluppato dalla nostra società ed usa il MCU per seguire intelligentemente il punto ottimale dei pannelli solari per generare più potere dai pannelli solari.
Circa il carico di MPPT: Carico in serie, assorbimento che fa pagare, carico del galleggiante
(1) tecnologia d'inseguimento del punto ottimale
Il regolatore usa il circuito di conversione del dollaro e la tecnologia di MCU per seguire il punto ottimale per implementare il massimo potenza di uscita dei pannelli solari nell'intensità e nella temperatura differenti dell'illuminazione. L'algoritmo di MPPT aumenta l'efficienza del vostro sistema di PV e fa diminuire la quantità di pannelli solari.
(2) controllo a più stadi della tassa
La tensione caricante cominciante della batteria è differente, il regolatore userà le strategie caricantesi differenti per finire il processo caricantesi. Quando cominciare caricando la tensione della batteria è più basso di 12.4V (per la batteria 12V), batteria passerà attraverso tre fasi come caricarsi alla rinfusa, di assorbimento e del galleggiante. Quando cominciare caricando la tensione della batteria è superiore a 12.4V (per la batteria 12V), batteria passerà attraverso due fasi come massa e farà galleggiare caricarsi.
Tassa in serie, tassa di assorbimento, tassa del galleggiante.
(3) carica di tensione a temperatura compensata
(4) controllo di scarico
(5) protezione contro la batteria collegata inverso
(6) protezione contro i moduli solari collegati inverso
(7) protezione corrente inversa
(8) sopra protezione di temperatura
(9) PV sopra protezione di tensione
(10) Corrente-limitato per l'eccessiva corrente di carica
(11) Protezione di sovraccarico dell'uscita del carico
Protezione contro i vari parametri:
- Polarità solare di inverso di /battery.
- Batteria corrente inversa di flusso a matrice solare durante la notte
- Sopra la corrente di carica ed il cortocircuito.
- Uscita sopra tensione
- Eccessiva temperatura del dissipatore di calore
SOLUZIONE DI DIFFICOLTÀ:
Fenomeno: Il LED verde fuori, indicatore LED della batteria è rosso.
Ragione: Bassa tensione della batteria
Soluzione:
A: Tagli il potere, stacchi il carico; ricolleghi il carico dopo che la tassa diventa normale.
B: Problema della carica della batteria: Aumenti il potere del pannello solare o cambi la batteria.
Fenomeno: L'indicatore LED della batteria è arancio e l'indicatore LED del carico è verde, i carichi non può lavorare.
Ragione: Sopra le cause di cortocircuito o del carico il fusibile interno del regolatore tagliato
Soluzione: 10-20 minuti dopo hanno eliminato la disfunzione, il fusibile automaticamente di nuovo al lavoro.
