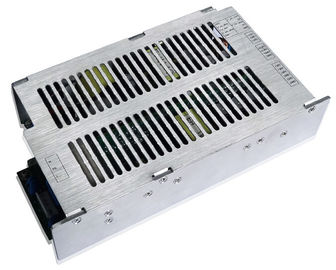

Le alimentazioni elettriche di AC-DC 500W hanno prodotto 30V/12A, 5.8V/9A, 24V/2.5A, 12V/2.5A SC500-220Q30
Caratteristiche fondamentali
Gamma dell'input: 165~270Vac
Uscite quadruple: 30V/12A, 5.8V/9A, 24V/2.5A, 12V/2.5A
Alta efficienza: 87%
Linea regolamento: ≤±2%
Regolamento del carico: ≤±2%
Protezione di cortocircuito
Uscita sopra protezione corrente
Uscita sopra protezione di tensione
Input sopra protezione di tensione
Input nell'ambito della serrata di tensione
Sopra protezione di temperatura
RoHS compiacente
Naturale raffreddi
Panoramica del prodotto
Questo uso del convertitore di AC-DC ha avanzato l'elaborazione di potere, il controllo e le tecnologia d'imballaggio per fornire la convenienza della prestazione, della flessibilità, dell'affidabilità e di una componente matura di potere. La commutazione ad alta frequenza fornisce la densità di alto potere alta efficienza a basso rumore e.
Caratteristiche elettriche
Caratteristiche d'ingresso
Parametro |
Min |
Tipo |
Massimo |
Unità |
Note |
Tensione in ingresso stimata |
|
220 |
|
VCA |
|
Gamma di tensione in ingresso di CA |
165 |
|
270 |
VCA |
|
Gamma di frequenza dell'input di CA |
47 |
|
63 |
Hertz |
|
Corrente di ingresso massima |
|
|
3,5 |
A |
Tensione in ingresso minima, pieno carico |
Corrente di afflusso dell'input |
|
|
40 |
A |
Tensione in ingresso massima, 25℃, primo inizio |
Efficienza |
85 |
87 |
|
% |
Tensione in ingresso stimata, carico nominale |
Caratteristiche di uscita
Parametro |
Min |
Tipo |
Massimo |
Unità |
Note |
|
Gamma di tensione in uscita |
30V |
24 |
30 |
31 |
VCC |
|
5.8V |
5,6 |
5,8 |
6 |
VCC |
|
|
24V |
23 |
24 |
25 |
VCC |
Permetta ad inserita/disinserita |
|
12V |
11 |
12 |
13 |
VCC |
Permetta ad inserita/disinserita |
|
Gamma della corrente d'uscita |
30V |
0 |
9 |
12 |
A |
|
5.8V |
0 |
6 |
9 |
A |
|
|
24V |
0 |
2 |
2,5 |
A |
|
|
12V |
0 |
2 |
2,5 |
|
|
|
Linea regolamento |
|
|
±2 |
% |
|
|
Regolamento del carico |
|
|
±2 |
% |
|
|
Regolazione della temperatura |
|
±0.02 |
|
%/°C |
Sopra la gamma di temperatura di funzionamento |
|
Ondulazione & rumore |
30V |
|
|
400 |
sistemi MV |
Input stimato, pieno carico, una larghezza di banda di 20 megahertz |
5.8V |
|
|
116 |
sistemi MV |
||
24V |
|
|
280 |
sistemi MV |
||
12V |
|
|
240 |
sistemi MV |
||
Tempo di aumento d'apertura |
|
|
500 |
spettrografia di massa |
Pieno carico, 10%~90% Vout |
|
Tempo di ritardo d'apertura |
|
|
4 |
s |
220Vac, pieno carico |
|
Overshoot di tensione in uscita |
|
|
±5 |
% |
|
Caratteristiche di protezione
Parametro |
Min |
Tipo |
Massimo |
Unità |
Note |
||
L'input sotto tensione chiude fuori |
Soglia d'apertura di tensione |
155 |
|
165 |
VCA |
|
|
Soglia di tensione di soglia |
135 |
|
145 |
VCA |
|
||
Input sopra protezione di tensione |
Protegga la tensione |
285 |
|
305 |
VCA |
|
|
Tensione di recupero |
275 |
|
295 |
VCA |
|
||
Uscita sopra protezione di tensione |
30V |
32 |
|
35 |
VCC |
Singhiozzo |
|
5.8V |
|
|
7,5 |
VCC |
Singhiozzo |
||
Protezione di cortocircuito |
|
|
10 |
mΩ |
Singhiozzo |
||
Protezione a temperatura eccessiva |
|
|
|
|
Recupero automatico |
||
Rivelatore di tensione in ingresso |
convertito 150-290Vac a cambiamento lineare 0.5-3.1Vdc |
Stati di carico: 30V/9.5A, 5.8V/6A, 12V/2A, 24V/2A |
|||||
Rivelatore della corrente di ingresso |
convertito 0-3A a cambiamento lineare 0.5-3.1Vdc |
||||||
Caratteristiche generali
Parametro |
Min |
Tipo |
Massimo |
Unità |
Note |
MTBF |
100 |
|
|
KHrs |
Input stimato, pieno carico, 25℃ |
Peso |
|
|
1500 |
g |
|
Caratteristiche ambientali
Parametro |
Min |
Tipo |
Massimo |
Unità |
Note |
Temperatura di funzionamento |
-40 |
|
+75 |
℃ |
|
Temperatura di stoccaggio |
-40 |
|
+85 |
℃ |
|
Umidità relativa |
10 |
|
90 |
% |
|
Umidità di stoccaggio |
10 |
|
95 |
% |
|
Altitudine |
|
|
4000 |
m. |
|
Pressione atmosferica |
70 |
|
106 |
KPa |
|
Caratteristiche di sicurezza
Parametro |
Min |
Tipo |
Massimo |
Unità |
Note |
|
Tensione di isolamento |
Input ad uscita |
1500 |
|
|
VCA |
5mA/1min, nessun effetto ad arco e ripartizione |
Input a terra |
1500 |
|
|
VCA |
||
Uscita a terra |
500 |
|
|
VCC |
5mA/1min, nessun effetto ad arco e ripartizione |
|
Resistenza di isolamento |
Input ad uscita |
10 |
|
|
MΩ |
500Vdc/1min, pressione atmosferica normale, umidità di 90% |
Corrente di perdita |
Input a terra |
|
|
3,5 |
mA |
264Vac, stato normale |
Caratteristiche di contabilità elettromagnetica
Oggetto |
Norme |
Circostanze |
Note |
CE |
EN301489-1-8.4 |
Classe B |
Superi la prova del sistema |
RI |
EN301489-1-8.4 |
Classe B |
Superi la prova del sistema |
Armonico |
EN301489-1-8.5 |
|
|
Fluttuazioni e luce intermittente di tensione |
EN301489-1-8.6 |
|
|
Impulso |
EN61000-4-5 |
Modo differenziale ±2KV, mode±4KV comune |
Criterio B |
IMMERSIONE |
EN61000-4-11 EN55024 |
Immersione di tensione a 0%Ut, 10ms |
Criterio B, prova alle fasi 0, 90, 180 e 270 |
Immersione di tensione a 40%Ut, 20ms |
|||
Immersione di tensione a 70%Ut, 50ms |
Note:
Criterio A: Prestazione normale durante e dopo la prova.
Criterio B: La protezione o la risistemazione a bassa tensione non è permessa. La fluttuazione temporanea di tensione in uscita cessa dopo che le perturbazioni cessa e da cui il EUT recupera la sua prestazione normale automaticamente. Durante la prova del sistema, la fluttuazione o la risistemazione di tensione in uscita non è permessa anche.
Criterio C: La perdita temporanea di uscita è permessa, ma l'hardware non può essere danneggiato. Il EUT recupera automaticamente la sua prestazione normale o l'intervento dell'operatore.
Criterio R: La perdita di uscita che non è ricuperabile è permessa. La componente protettiva primaria (fusibile) può essere danneggiata. Il EUT recupera la sua prestazione normale dopo sostituisce la componente nociva.
Qualificazione ambientale
Parametro |
Note |
Vibrazione |
Gamma di frequenza: 5-20Hz, +3dB/otc; 20-80Hz, 0.04g2/Hz; 80-500Hz, -3dB/ot c; Asce di X.Y.Z, 30min/axis |
Scossa meccanica |
Semionda sinusoidale, 300m/s2,11ms, ±X, ±Y, ±Z, 6tims/direction |
Riciclaggio di temperatura |
-40°C a 55°C, rampa 1°C/min., 6 cicli |
Potere/riciclaggio termico |
Vin = min a massimo, pieno carico, 100 cicli |
Profilo meccanico
Length×width×heigth: 210×115.5×52 (millimetro), 8.27×4.55×2.05 (dentro),
DesignAations del connettore
Modello CN9: H101-5/3.96
Pin# |
Nome |
1 |
L |
2 |
NC |
3 |
PE |
4 |
NC |
5 |
N |
Modello J2: H101-5/3.96
Pin# |
Nome |
1 |
+30V |
2 |
+30V |
3 |
+30V |
4 |
Terra |
5 |
Terra |
6 |
Terra |
Modello CON1: H101-4/3.96
Pin# |
Nome |
1 |
+5.8V |
2 |
+5.8V |
3 |
Terra |
4 |
Terra |
Modello J3: H101-3/3.96
Pin# |
Nome |
1 |
+12V |
2 |
Terra |
3 |
+24V |
J1
Pin# |
Nome |
Note |
1 |
Terra |
Terra |
2 |
P_30V_CON |
disposizione 30V |
3 |
P_AC_CON |
La tensione in ingresso individua |
4 |
ID0 |
Colleghi a terra |
5 |
Cur_Mon |
La corrente di ingresso individua |
6 |
P_12V_CON |
12V permettono a |
7 |
P_24V_CON |
24V permettono a |
8 |
ID1 |
Colleghi a terra |
9 |
Terra |
Terra |
10 |
Terra |
Terra |
