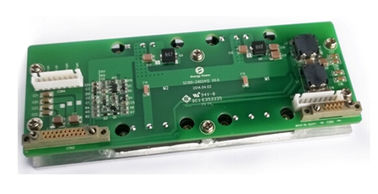

Il convertitore cc-cc doppio dell'uscita di isolamento ha prodotto 24Volt 12Volt SC100-24D2412

Certificazione
La Cina CHINA UPS Electronics Co., Ltd. Certificazioni
La Cina CHINA UPS Electronics Co., Ltd. Certificazioni
Il servizio di assistenza al cliente premuroso della società e prova il loro meglio per soddisfare la richiesta dei clienti. Saremo una cooperazione a lungo termine.

—— Albert

Ciò è una piattaforma fantastica di sourcing, un servizio premuroso e un prodotto di buona qualità.

—— Philip

Sempre potete darmi il migliore piano e lascia le mie grande di tatto del cliente, io spera che possiamo avere un'altra opportunità alla cooperazione.

—— Tim

Sono ora online in chat

Il convertitore cc-cc doppio dell'uscita di isolamento ha prodotto 24Volt 12Volt SC100-24D2412

Il convertitore cc-cc doppio dell'uscita di isolamento ha prodotto 24Volt 12Volt SC100-24D2412
Il convertitore cc-cc doppio dell'uscita di isolamento ha prodotto 24Volt 12Volt SC100-24D2412

Grande immagine :  Il convertitore cc-cc doppio dell'uscita di isolamento ha prodotto 24Volt 12Volt SC100-24D2412

Dettagli:
Luogo di origine: La Cina
Marca: Enargy
Numero di modello: SC100-24D2412
Termini di pagamento e spedizione:
Quantità di ordine minimo: 1pcs
Prezzo: Negotiation
Tempi di consegna: 1-8 settimane
Termini di pagamento: negoziazione
Capacità di alimentazione: 15000Pcs/week
Descrizione di prodotto dettagliata
Evidenziare:

alimentazione elettrica di 12V AC/DC

Uscita 24V12V SC100-24D2412 delle alimentazioni elettriche di AC-DC 100W

Caratteristiche fondamentali

Gamma dell'input: 18~36Vdc

Uscite doppie: 24V/2.5A, 12V/3.33A

Alta efficienza: 90%

Linea regolamento: ≤±1%

Regolamento del carico: ≤±1%

Ripple&noise basso: ≤±1%

Permetta al controllo (inserita/disinserita)

Tensione di isolamento: 1500Vdc

Protezione di cortocircuito di modo del singhiozzo

Uscita sopra protezione corrente

Naturale raffreddi

Panoramica del prodotto

Questo uso del convertitore cc-cc ha avanzato l'elaborazione di potere, il controllo e le tecnologia d'imballaggio per fornire la convenienza della prestazione, della flessibilità, dell'affidabilità e di una componente matura di potere. La commutazione ad alta frequenza fornisce la densità di alto potere alta efficienza a basso rumore e. La struttura di alluminio della piastra di base fornisce la prestazione termica straordinaria.

Caratteristiche elettriche

Caratteristiche d'ingresso

Parametro

Min

Tipo

Massimo

Unità

Note

Gamma di tensione in ingresso

18

24

36

VCC

Corrente di ingresso massima

6,5

A

Tensione in ingresso minima, pieno carico

Efficienza

90

%

Tensione in ingresso stimata, carico nominale

Caratteristiche di uscita

Parametro

Min

Tipo

Massimo

Unità

Note

Gamma di tensione in uscita

24V

23,52

24

24,48

VCC

12V

11,76

12

12,24

VCC

Gamma della corrente d'uscita

24V

0

2,5

A

12V

0

3,33

A

Linea regolamento

±1

%

Regolamento del carico

±1

%

Ondulazione & rumore

24V

240

sistemi MV

Input stimato, pieno carico, una larghezza di banda di 20 megahertz

12V

120

sistemi MV

Input stimato, pieno carico, una larghezza di banda di 20 megahertz

Reazione dinamica

Deviazione

±4

%

25% - 50% a 25% Iout massimo, 50% - 75% a 50% Iout massimo, 1A/us

Tempo di sistemazione

300

noi

Al nom di dentro 1% Vout.

Overshoot di tensione in uscita

5

%

Capacità di uscita

24V

1800

μF

12V

3000

μF

Permetta al controllo

Commutatore esterno

Nota: Un commutatore esterno controlla la funzione di permettere. Premi una volta il commutatore sotto tensione in ingresso sulla circostanza, il potere di volontà del modulo sopra. Premi ancora il commutatore, il modulo spegnerà.

Caratteristiche di protezione

Parametro

Min

Tipo

Massimo

Unità

Note

Uscita sopra protezione del carico

24V

2,75

4,5

A

Singhiozzo

12V

3,5

6,5

A

Protezione di cortocircuito

10

Singhiozzo

Caratteristiche ambientali

Parametro

Min

Tipo

Massimo

Unità

Note

Temperatura di funzionamento

-20

+60

Temperatura di stoccaggio

-40

+85

Umidità relativa

20

90

%

Umidità di stoccaggio

10

95

%

Altitudine

3000

m.

Caratteristiche di sicurezza

Parametro

Min

Tipo

Massimo

Unità

Note

Tensione di isolamento

Input ad uscita

1500

VCC

1mA/1min, nessun effetto ad arco e ripartizione

Input a terra

1500

VCA

Uscita a terra

500

VCC

1mA/1min, nessun effetto ad arco e ripartizione

Resistenza di isolamento

Input ad uscita

100

500Vdc/1min, pressione atmosferica normale, umidità di 90%

Conformità di norme

Norme

Note

MIL-STD-704

MIL-STD-1399

MIL-STD-810

EN60950

GB4943

IEC 61000-4-2

Informazioni fisiche

Profilo meccanico

Length×width×heigth: 160×60×26 (millimetro), 6.3×2.36×1.02 (dentro),

Il convertitore cc-cc doppio dell'uscita di isolamento ha prodotto 24Volt 12Volt SC100-24D2412 0

Designazioni di Pin

Si collegano/spec.

Pin no.

Nome

CON1/CY59T10BJ

1,6

Vin+

2,3,4,7,8,9

Il NU

5,10

VIN-

CON2/CY59Z20BJ

1

24V2 (Vout-)

11

24V2 (Vout+)

2

ON/OFF1

12

ON/OFF2

3,4,5,8,13,14,15,18

Il NU

6,16

24V1 (Vout-)

7,17

24V1 (Vout+)

9,19

12V (Vout-)

10,20

12V (Vout+)

Note di applicazione: Vari note di applicazione e Libri Bianchi tecnici possono essere scaricati nel formato pdf dal nostro sito Web.
