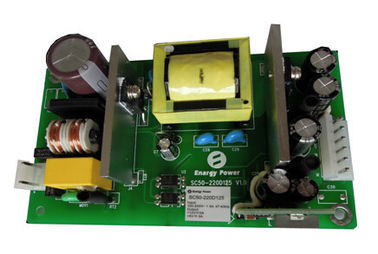

Uscita 12V5V SC50-220D125 delle alimentazioni elettriche di AC-DC 50W
Caratteristiche fondamentali
Gamma dell'input di CA: 90~264Vac
Uscite doppie: 12V/3.0A, 5V/3.0A
Alta efficienza: 85%
Linea regolamento: ≤±2%
Regolamento del carico: ≤±2%
protezione di cortocircuito
Uscita sopra protezione corrente
Uscita sopra protezione di tensione
Naturale raffreddi
RoHS compiacente
Valutazione fiamma-ritardata UL94V-0
Panoramica del prodotto
Questo uso del convertitore di AC-DC ha avanzato l'elaborazione di potere, il controllo e le tecnologia d'imballaggio per fornire la convenienza della prestazione, della flessibilità, dell'affidabilità e di una componente matura di potere. La commutazione ad alta frequenza fornisce la densità di alto potere alta efficienza a basso rumore e.
Caratteristiche elettriche
Caratteristiche d'ingresso
|
Parametro
|
Min
|
Tipo
|
Massimo
|
Unità
|
Note
|
|
Tensione in ingresso stimata
|
100
|
220
|
240
|
VCA
|
|
|
Gamma di tensione in ingresso di CA
|
90
|
|
264
|
VCA
|
|
|
Frequenza stimata dell'input di CA
|
|
50/60
|
|
Hertz
|
|
|
Gamma di frequenza dell'input di CA
|
47
|
|
63
|
Hertz
|
|
|
Corrente di ingresso massima
|
|
|
1,5
|
A
|
Tensione in ingresso minima, pieno carico
|
|
Corrente di afflusso dell'input
|
|
|
60
|
A
|
240Vac, 25℃, primo inizio
|
|
Efficienza
|
85
|
|
|
%
|
220Vac, pieno carico
|
Caratteristiche di uscita
|
Parametro
|
Min
|
Tipo
|
Massimo
|
Unità
|
Note
|
|
Gamma di tensione in uscita
|
5V
|
4,90
|
5,00
|
5,10
|
VCC
|
|
|
12V
|
11,76
|
12,00
|
12,24
|
VCC
|
|
|
Gamma della corrente d'uscita
|
5V
|
0
|
|
3,0
|
A
|
|
|
12V
|
0
|
|
3,0
|
A
|
|
|
Linea regolamento
|
|
|
±2
|
%
|
|
|
Regolamento del carico
|
|
|
±2
|
%
|
|
|
Ondulazione & rumore
|
5V
|
|
|
100
|
sistemi MV
|
Input stimato, pieno carico, una larghezza di banda di 20 megahertz
|
|
12V
|
|
|
150
|
sistemi MV
|
Input stimato, pieno carico, una larghezza di banda di 20 megahertz
|
|
Reazione dinamica
|
Deviazione
|
|
|
±5
|
%
|
25% - 50% a 25% Iout massimo, 50% - 75% a 50% Iout massimo, 0.1A/us
|
|
Tempo di sistemazione
|
|
|
400
|
noi
|
Al nom di dentro 1% Vout.
|
|
Tempo di aumento d'apertura
|
|
|
50
|
spettrografia di massa
|
Pieno carico, 10%~90% Vout
|
|
Overshoot di tensione in uscita
|
|
|
±5
|
%
|
|
|
Capacità di uscita
|
|
|
2200
|
μF
|
|
Caratteristiche di protezione
|
Parametro
|
Min
|
Tipo
|
Massimo
|
Unità
|
Note
|
|
Uscita sopra protezione di tensione
|
13
|
|
16
|
VCC
|
Fermo fuori
|
|
Uscita sopra protezione del carico
|
5,0
|
|
7,0
|
A
|
Singhiozzo
|
|
Protezione di cortocircuito
|
|
|
10
|
mΩ
|
Singhiozzo
|
Caratteristiche generali
|
Parametro
|
Min
|
Tipo
|
Massimo
|
Unità
|
Note
|
|
MTBF
|
250
|
|
|
KHrs
|
Input stimato, pieno carico, 25℃
|
|
Peso
|
|
|
180
|
g
|
|
Caratteristiche ambientali
|
Parametro
|
Min
|
Tipo
|
Massimo
|
Unità
|
Note
|
|
Temperatura di funzionamento
|
0
|
|
+70
|
℃
|
|
|
Temperatura di stoccaggio
|
-20
|
|
+85
|
℃
|
|
|
Umidità relativa
|
20
|
|
90
|
%RH
|
|
|
Umidità di stoccaggio
|
10
|
|
95
|
%RH
|
|
|
Altitudine
|
|
|
3000
|
m.
|
|
Caratteristiche di sicurezza
|
Parametro
|
Min
|
Tipo
|
Massimo
|
Unità
|
Note
|
|
Tensione di isolamento
|
Input ad uscita
|
4000
|
|
|
VCA
|
10mA/1min, nessun effetto ad arco e ripartizione
|
|
Input a terra
|
1500
|
|
|
VCA
|
|
Uscita a terra
|
500
|
|
|
VCA
|
10mA/1min, nessun effetto ad arco e ripartizione
|
|
Resistenza di isolamento
|
Input ad uscita
|
10
|
|
|
MΩ
|
500Vdc/1min, pressione atmosferica normale, umidità di 90%
|
Caratteristiche di contabilità elettromagnetica
|
Oggetto
|
Norme
|
Circostanze
|
Note
|
|
CE
|
EN55011
IEC60601-1-2
|
Classe B
|
Superi la prova del sistema
|
|
RI
|
EN55011
IEC60601-1-2
|
Classe B
|
Superi la prova del sistema
|
|
Armonico
|
EN61000-3-2
|
Requisiti di attrezzature della classe A
|
Criterio B
|
|
Fluttuazioni e luce intermittente di tensione
|
EN61000-3-3
|
Requisiti di attrezzature della classe A
|
Criterio B
|
|
Impulso
|
EN61000-4-5
|
Modo differenziale ±1KV, mode±2KV comune
|
Criterio B
|
|
IMMERSIONE
|
EN61000-4-11
EN55024
|
Immersione di tensione a 0%Ut, 10ms
|
Criterio B, prova alle fasi 0, 90, 180 e 270
|
|
|
|
Immersione di tensione a 40%Ut, 20ms
|
|
Immersione di tensione a 70%Ut, 50ms
|
|
ESD
|
Scarico dell'aria
|
EN61000-4-2
|
±8KV
|
Criterio B
|
|
Scarico del contatto
|
EN61000-4-2
|
±4KV
|
Criterio B
|
Note:
Criterio A: Prestazione normale durante e dopo la prova.
Criterio B: La protezione o la risistemazione a bassa tensione non è permessa. La fluttuazione temporanea di tensione in uscita cessa dopo che le perturbazioni cessa e da cui il EUT recupera la sua prestazione normale automaticamente. Durante la prova del sistema, la fluttuazione o la risistemazione di tensione in uscita non è permessa anche.
Criterio C: La perdita temporanea di uscita è permessa, ma l'hardware non può essere danneggiato. Il EUT recupera automaticamente la sua prestazione normale o l'intervento dell'operatore.
Criterio R: La perdita di uscita che non è ricuperabile è permessa. La componente protettiva primaria (fusibile) può essere danneggiata. Il EUT recupera la sua prestazione normale dopo sostituisce la componente nociva.
Informazioni fisiche
Profilo meccanico
Length×width×heigth: 127.0×76.0×37.0 (millimetro), 5×2.99×1.46 (dentro),
Designazioni del connettore
|
Oggetto
|
No.
|
Funzione
|
|
J1
|
1
|
L input
|
|
2
|
NC
|
|
3
|
Input di N
|
|
J3
|
1
|
12V vout+
|
|
2
|
5V vout+
|
|
3
|
5V vout+
|
|
4
|
Vout-
|
|
5
|
Vout-
|
|
6
|
NC
|
Note:
Ridurre le imposte su curva del modulo quando temperatura ambiente sopra 50℃
