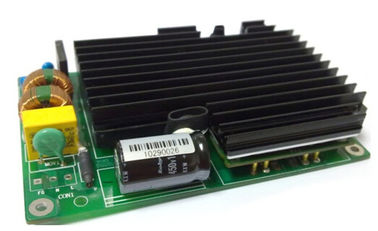

Uscita 48V SC100-220S48 delle alimentazioni elettriche di AC-DC 100W
Caratteristiche fondamentali
Potere ad alto rendimento: 100W
Gamma dell'input: 85~264Vac
Alta efficienza: 85%
Linea regolamento: ≤±1%
Regolamento del carico: ≤±2%
A frequenza fissa: 220kHz
Tensione di isolamento: 1500Vdc
Protezione di cortocircuito
Uscita sopra protezione corrente
Sopra protezione di temperatura
Panoramica del prodotto
Questi elaborazione avanzata di potere di uso del convertitore di AC-DC, controllo e tecnologia d'imballaggio per fornire la convenienza di prestazione, di flessibilità, di affidabilità e di una componente matura di potere. La commutazione ad alta frequenza fornisce la densità di alto potere alta efficienza a basso rumore e.
Caratteristiche elettriche
Caratteristiche d'ingresso
|
Parametro
|
Min
|
Tipo
|
Massimo
|
Unità
|
Note
|
|
Tensione in ingresso stimata
|
|
220
|
|
VCA
|
|
|
Gamma di tensione in ingresso di CA
|
85
|
|
264
|
VCA
|
|
|
Frequenza stimata dell'input di CA
|
|
50/60
|
|
Hertz
|
|
|
Gamma di frequenza dell'input di CA
|
47
|
|
63
|
Hertz
|
|
|
Corrente di ingresso massima
|
|
|
2
|
A
|
Tensione in ingresso minima, pieno carico
|
|
Efficienza
|
|
85
|
|
%
|
Tensione in ingresso stimata, carico nominale
|
Caratteristiche di uscita
|
Parametro
|
Min
|
Tipo
|
Massimo
|
Unità
|
Note
|
|
Gamma di tensione in uscita
|
47,52
|
48
|
48,48
|
VCC
|
|
|
Gamma della corrente d'uscita
|
0,1
|
|
2,1
|
A
|
|
|
Linea regolamento
|
|
|
±1
|
%
|
|
|
Regolamento del carico
|
|
|
±2
|
%
|
|
|
Ondulazione & rumore
|
|
|
800
|
sistemi MV
|
Input stimato, pieno carico, una larghezza di banda di 20 megahertz
|
|
Reazione dinamica
|
Deviazione
|
|
|
±1
|
%
|
25% - 50% a 25% Iout massimo, 50% - 75% a 50% Iout massimo, 0. 1A/us
|
|
Tempo di sistemazione
|
|
|
500
|
noi
|
Al nom di dentro 1% Vout.
|
|
Overshoot di tensione in uscita
|
|
|
1
|
%
|
|
|
Capacità di uscita
|
|
470
|
|
μF
|
|
Caratteristiche di protezione
|
Parametro
|
Min
|
Tipo
|
Massimo
|
Unità
|
Note
|
|
Uscita sopra protezione del carico
|
2,3
|
|
2,8
|
A
|
Singhiozzo
|
|
Protezione di cortocircuito
|
|
|
10
|
mΩ
|
Singhiozzo
|
|
Protezione a temperatura eccessiva
|
|
105
|
|
℃
|
Recupero automatico
|
Caratteristiche generali
|
Parametro
|
Min
|
Tipo
|
Massimo
|
Unità
|
Note
|
|
MTBF
|
100
|
|
|
KHrs
|
TR-NWT-000332, carico di 80%, 300LFM, tum 40℃
|
|
Peso
|
|
|
300
|
g
|
|
Caratteristiche ambientali
|
Parametro
|
Min
|
Tipo
|
Massimo
|
Unità
|
Note
|
|
Temperatura di funzionamento
|
-20
|
|
+55
|
℃
|
|
|
Temperatura di stoccaggio
|
-40
|
|
+85
|
℃
|
|
|
Umidità relativa
|
10
|
|
90
|
%
|
|
|
Altitudine
|
|
|
3000
|
m.
|
|
Caratteristiche di sicurezza
|
Parametro
|
Min
|
Tipo
|
Massimo
|
Unità
|
Note
|
|
Tensione di isolamento
|
Input ad uscita
|
1500
|
|
|
VCC
|
10mA/1min, nessun effetto ad arco e ripartizione
|
|
Input a terra
|
1000
|
|
|
VCC
|
|
Uscita a terra
|
500
|
|
|
VCC
|
7.5mA/1min, nessun effetto ad arco e ripartizione
|
|
Resistenza di isolamento
|
Input ad uscita
|
100
|
|
|
MΩ
|
500Vdc/1min, pressione atmosferica normale, umidità di 90%
|
Qualificazione ambientale
|
Parametro
|
Note
|
|
Vibrazione
|
Gamma di frequenza: 5-20Hz, +3dB/otc; 20-80Hz, 0.04g2/Hz; 80-500Hz, -3dB/ot c; Asce di X.Y.Z, 30min/axis
|
|
Scossa meccanica
|
Semionda sinusoidale, 300m/s2,11ms, ±X, ±Y, ±Z, 6tims/direction
|
|
Freddo (in funzione)
|
Annuncio IEC60068-2-1
|
|
Calore umido
|
IEC60068-2-67 CY
|
|
Riciclaggio di temperatura
|
-20°C a 85°C, rampa 15°C/min., 500 cicli
|
|
Potere/riciclaggio termico
|
Vin = min a massimo, pieno carico, 100 cicli
|
|
Marginalità di progettazione
|
Tmin-10°C a Tmax+10°C, 5°C punti, Vin = min a massimo, carico 0-105%
|
|
Prova di vita
|
95% Vin stimato e carico, unità a ridurre le imposte su punto, ore >5000
|
|
Abilità della lega per saldatura
|
IEC60068-2-20
|
Conformità di norme
|
Norme
|
Note
|
|
UL/cUL60950
|
|
|
EN60950
|
|
|
EN60601-1
|
|
|
FECCIE 22.2NO.601.1
|
|
|
UL2601
|
|
|
CSA22.2No.60950-1
|
|
Informazioni fisiche
Profilo meccanico
Length×width×heigth: 135×90×28 (millimetro), 5.32×3.54×1.1 (dentro),
Designazioni di Pin
CON1
|
Pin no.
|
Nome
|
Funzione
|
|
1
|
FG
|
Terra
|
|
2
|
N
|
Linea neutrale
|
|
3
|
L
|
Linea in tensione
|
CON2
|
Pin no.
|
Nome
|
Funzione
|
|
1
|
-48V
|
Tensione in uscita negativa
|
|
2
|
-48V
|
Tensione in uscita negativa
|
|
3
|
Terra
|
Tensione in uscita positiva
|
|
4
|
Terra
|
Tensione in uscita positiva
|
Note di applicazione: Vari note di applicazione e Libri Bianchi tecnici possono essere scaricati nel formato pdf dal nostro sito Web.
