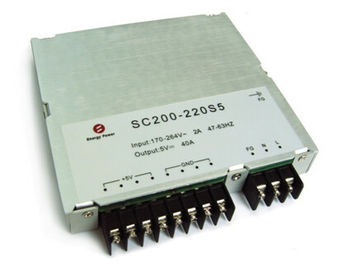

Uscita 5V SC200-220S5 delle alimentazioni elettriche di AC-DC 200W
Caratteristiche fondamentali
Gamma dell'input di CA: 170~264Vac
Singole uscite: 5V/40A
Alta efficienza: 89%
Linea regolamento: ≤±1%
Regolamento del carico: ≤±1%
Ripple&noise basso: ≤200mV
protezione di cortocircuito
Uscita sopra protezione corrente
Breve protezione dell'uscita
Sopra protezione di temperatura
Naturale raffreddi
RoHS compiacente
Valutazione fiamma-ritardata UL94V-0
Panoramica del prodotto
Questo uso del convertitore di AC-DC ha avanzato l'elaborazione di potere, il controllo e le tecnologia d'imballaggio per fornire la convenienza della prestazione, della flessibilità, dell'affidabilità e di una componente matura di potere. La commutazione ad alta frequenza fornisce la densità di alto potere alta efficienza a basso rumore e.
Caratteristiche d'ingresso
|
Parametro
|
Min
|
Tipo
|
Massimo
|
Unità
|
Note
|
|
Tensione in ingresso stimata
|
|
220
|
|
VCA
|
|
|
Gamma di tensione in ingresso di CA
|
170
|
|
264
|
VCA
|
|
|
Frequenza stimata dell'input di CA
|
|
50/60
|
|
Hertz
|
|
|
Gamma di frequenza dell'input di CA
|
47
|
|
63
|
Hertz
|
|
|
Corrente di ingresso massima
|
|
|
2
|
A
|
Tensione in ingresso minima, pieno carico
|
|
Efficienza
|
Input di CA
|
86
|
89
|
|
%
|
Tensione in ingresso stimata, figura 1 del carico nominale
|
| |
|
|
|
|
|
|
Caratteristiche di uscita
|
Parametro
|
Min
|
Tipo
|
Massimo
|
Unità
|
Note
|
|
|
Gamma di tensione in uscita
|
5V
|
4,95
|
5
|
5,05
|
VCC
|
|
|
|
Gamma della corrente d'uscita
|
5V
|
0
|
|
40
|
A
|
|
|
|
Linea regolamento
|
|
|
±1
|
%
|
|
|
Regolamento del carico
|
|
|
±1
|
%
|
|
|
Regolazione della temperatura
|
|
±0.03
|
|
%/°C
|
Sopra la gamma di temperatura di funzionamento
|
|
Giri fuori ostacolano il tempo
|
10
|
|
|
spettrografia di massa
|
220Vac, pieno carico, da Vin si girano fuori verso goccia a 90%, figura 4 di Vout
|
|
Ondulazione & rumore
|
5V
|
|
|
200
|
sistemi MV
|
Input stimato, pieno carico, figura 5 di larghezza di banda di 20 megahertz
|
|
Reazione dinamica
|
Deviazione
|
|
|
200
|
sistemi MV
|
50% - 75% a 50% Iout massimo, 0.1A/u
|
|
|
|
200
|
sistemi MV
|
50% - 75% a 50% Iout massimo, 2.5A/us
|
|
Overshoot di tensione in uscita
|
|
|
±5
|
%
|
|
|
Capacità di uscita
|
|
20000
|
|
μF
|
|
Caratteristiche di protezione
|
Parametro
|
Min
|
Tipo
|
Massimo
|
Unità
|
Note
|
|
Uscita sopra protezione del carico
|
48
|
|
50
|
A
|
Singhiozzo
|
|
Protezione di cortocircuito
|
|
|
10
|
mΩ
|
Singhiozzo
|
|
Protezione a temperatura eccessiva
|
Arresto
|
|
105
|
|
℃
|
Recupero automatico
|
| |
|
|
|
|
|
|
Note:
1.+5V entrerà nel recupero dell'auto del singhiozzo
Caratteristiche generali
|
Parametro
|
Min
|
Tipo
|
Massimo
|
Unità
|
Note
|
|
MTBF
|
100
|
|
|
KHrs
|
TR-NWT-000332,80% carico, 300LFM, 25℃
|
|
Peso
|
|
|
500
|
g
|
|
Caratteristiche ambientali
|
Parametro
|
Min
|
Tipo
|
Massimo
|
Unità
|
Note
|
|
Temperatura di funzionamento
|
-20
|
|
+55
|
℃
|
|
|
Temperatura di stoccaggio
|
-40
|
|
+85
|
℃
|
|
|
Umidità di stoccaggio
|
10
|
|
90
|
%
|
|
Caratteristiche di sicurezza
|
Parametro
|
Min
|
Tipo
|
Massimo
|
Unità
|
Note
|
|
Tensione di isolamento
|
Input ad uscita
|
1500
|
|
|
VCC
|
5mA/1min, nessun effetto ad arco e ripartizione
|
|
Input a terra
|
1000
|
|
|
VCA
|
|
Uscita a terra
|
500
|
|
|
VCC
|
5mA/1min, nessun effetto ad arco e ripartizione
|
|
Resistenza di isolamento
|
Input ad uscita
|
10
|
|
|
MΩ
|
500Vdc/1min, pressione atmosferica normale, umidità di 90%
|
Caratteristiche
|
Oggetto
|
Norme
|
Circostanze
|
Note
|
|
Armonico
|
EN61000-3-2
|
Requisiti delle lampade di tipo C
|
Criterio B
|
|
Fluttuazioni e luce intermittente di tensione
|
EN61000-3-3
|
Requisiti di attrezzature della classe A
|
Criterio B
|
|
Impulso
|
EN61000-4-5
|
Modo differenziale ±2KV, mode±4KV comune
|
Criterio B
|
|
IMMERSIONE
|
EN61000-4-11
EN55024
|
Immersione di tensione a 0%Ut, 10ms
|
Criterio B, prova alle fasi 0, 90, 180 e 270
|
|
Immersione di tensione a 40%Ut, 20ms
|
|
Immersione di tensione a 70%Ut, 50ms
|
Note:
Criterio A: Prestazione normale durante e dopo la prova.
Criterio B: La protezione o la risistemazione a bassa tensione non è permessa. La fluttuazione temporanea di tensione in uscita cessa dopo che le perturbazioni cessa e da cui il EUT recupera la sua prestazione normale automaticamente. Durante la prova del sistema, la fluttuazione o la risistemazione di tensione in uscita non è permessa anche.
Criterio C: La perdita temporanea di uscita è permessa, ma l'hardware non può essere danneggiato. Il EUT recupera automaticamente la sua prestazione normale o l'intervento dell'operatore.
Criterio R: La perdita di uscita che non è ricuperabile è permessa. La componente protettiva primaria (fusibile) può essere danneggiata. Il EUT recupera la sua prestazione normale dopo sostituisce la componente nociva.
Qualificazione ambientale
|
Parametro
|
Note
|
|
Vibrazione
|
Gamma di frequenza: 5-20Hz, +3dB/otc; 20-80Hz, 0.04g2/Hz; 80-500Hz, -3dB/ot c; Asce di X.Y.Z, 30min/axis
|
|
Scossa meccanica
|
Semionda sinusoidale, 300m/s2,11ms, ±X, ±Y, ±Z, 6tims/direction
|
|
Freddo (in funzione)
|
Annuncio IEC60068-2-1
|
|
Calore umido
|
IEC60068-2-67 CY
|
|
Riciclaggio di temperatura
|
-20°C a 85°C, rampa 15°C/min., 500 cicli
|
|
Potere/riciclaggio termico
|
Vin = 170Vac min to264Vac massimi, pieno carico, 100 cicli
|
|
Marginalità di progettazione
|
Tmin-10°C a Tmax+10°C, 5°C punti, Vin = min a massimo, carico 0-105%
|
|
Prova di vita
|
95% Vin stimato e carico, unità a ridurre le imposte su punto, 50000 ore
|
|
Abilità della lega per saldatura
|
IEC60068-2-20
|
Conformità di norme
|
Norme
|
Note
|
|
UL60950-1
|
|
|
EN60950-1
|
|
|
EN60601-1
|
|
|
FECCIE 22.2NO.601.1
|
|
|
UL2601
|
|
|
CSA22.2NO.60950-1
|
|
Informazioni fisiche
Profilo meccanico
Length×width×heigth135×125×21 (millimetro), 5.315×4.921×0.826 (pollice),
Designazioni del connettore
|
Pin#
|
Nome
|
Note
|
|
1
|
N
|
Input di CA
|
|
2
|
L
|
Input di CA
|
|
3
|
FG
|
Terra dell'input di CA
|
|
4
|
Terra
|
Terra dell'uscita
|
|
5
|
Terra
|
|
|
6
|
Terra
|
|
|
7
|
Terra
|
|
|
8
|
+5V
|
|
|
9
|
+5V
|
|
|
10
|
+5V
|
|
|
11
|
+5V
|
|
Wave tipico e curve
Figura 1 efficienza CONTRO la corrente d'uscita. 400LFM, 25°C
Figura 2: Ondulazione di tensione in uscita alla corrente nominale di tensione in ingresso e del carico nominale (20 mV/div). Capacità del carico: condensatore ceramico 1μF e condensatore di tantalio 10μF. Larghezza di banda: 20 megahertz.
Figura 3: Risposta di tensione in uscita apunto-cambiamento nella corrente del carico (50%-75%-50% di Iout (massimo); dI/dt = 0.1A/μs). Cappuccio del carico: 10μF, condensatore di tantalio da 100 Mw esr e condensatore ceramico 1μF. Ch 1: Vout (200mV/div)
Figura 4: Giri fuori ostacolano il tempo
