Dettagli:
Termini di pagamento e spedizione:
|
Gamma di aggiornamento continuo: | HLG-80H/100H: 60%~100%; HLG-120H: 50%~100% | Gamma di adeguamento di CC: | voltag e (tipo A della potenza nominale di ±10% soltanto) |
---|---|---|---|
Gradui (LxWxH) (millimetri): | 220x 68x 38,8 | Sopra protezione di tensione: | oltage della potenza nominale v di 110%~140% |
impiegati lavoranti.: | -40 ~ +70℃ (riferisca “a ridurre le imposte sulla curva„) | Umidità lavorative: | 20 ~ RH di 95% senza condensazione |
Tensione di Withstand: | I/P-O/P: 3.75KVAC I/P-FG: 2KVAC O/P-FG: 1.5KVAC | Sopra protezione corrente: | 95%~108% lim corrente costante che iting, automatico-recupero |
Evidenziare: | l'alto potere ha condotto l'alimentazione elettrica,condotto di alimentazione leggera |

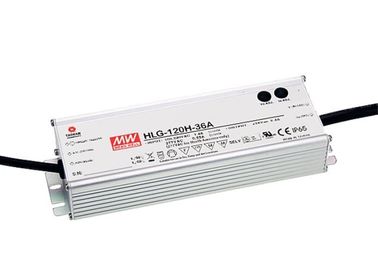

IP67 alimentazione elettrica dei driver LED di illuminazione di alto potere LED HLG-120H-36A
Caratteristiche di serie di HLG (alta efficienza 80~120W con PFC):
1. Il CA universale ha introdotto (fino a 305VAC)/gamma completa
2. Protezioni: Metta in cortocircuito/sopra la corrente/sopra tensione/sopra la temperatura
3. Funzione incorporata dell'attivo PFC
4. Alta efficienza fino ad un massimo di 93,5%
5. Progettazione IP67/IP65 per le installazioni dell'interno o all'aperto
6. Cavo diretto regolabile dell'uscita della corrente d'uscita o potenziometro interno
7. Raffreddandosi dalla convezione dell'aria libera
8. Adatto a posizione asciutta, umida e bagnata
9. Adatto ad applicazioni di illuminazione del LED e di illuminazione di via
10. Livello di immunità dell'impulso di raduno 4kV (IEC61000-4-5)
11. LPS dell'unità motrice/passaggio della classe 2 (eccezione fatta per HLG-120H)
12. Modelli multipli per la scelta:
Tipo A: IP65 valutato. La tensione in uscita ed il livello attuale costante possono essere regolati tramite il potenziometro interno
Tipo B: IP67 valutato e accessorio 3 in 1 funzione di attenuazione (1~10VDC, segnale di PWM, o resistenza)
In bianco Tipo: IP67 valutato. Cavo per il collegamento dell'ingresso/uscita
BL Tipo (opzione): per il tipo B di HLG-80H soltanto, la sicurezza elencata “UL8750„ & IP66 approvati, contatto HANNO BUONE INTENZIONI per i dettagli
D Tipo (opzione): IP67 valutato. La funzione di attenuazione del temporizzatore, contatto HA BUONE INTENZIONI per i dettagli (sicurezza in corso per
100W/120W)
13. Modelli facoltativi di CQC disponibili (tipo di HLG-80H/100H/120H-A/Blank)
14. 5 anni di garanzia
Caratteristiche di serie di HLG-120H:
1. Gamma introdotta/completa di CA universale (fino a 305VAC)
2. Funzione incorporata dell'attivo PFC
3. Alta efficienza fino ad un massimo di 93,5%
4. Protezioni: Cortocircuito/sopra la corrente/sopra tensione/sopra la temperatura
5. Raffreddandosi dalla convezione dell'aria libera
6. Cavo diretto regolabile dell'uscita del punto di OCP o potenziometro interno
7. Progettazione IP67/IP65 per le installazioni dell'interno o all'aperto
8. Tre in una funzione di attenuazione (1~10Vdc o segnale o resistenza di PWM)
9. Adatto ad illuminazione del LED e ad applicazioni commoventi del segno
10. Conformità alle norme di sicurezza mondiali per accendersi
11. Adatto ad asciutto/umidità/posizioni bagnate
12. 5 anni di garanzia
Alimentazioni elettriche di serie di HLG:
Serie di HLG-40H, serie di HLG-60H, serie di HLG-80H, serie di HLG-100H, serie di HLG-120H, serie di HLG-150H, serie di HLG-185H, serie di HLG-240H, serie di HLG-320H, serie di HLG-600H
Dettagli rapidi dell'alimentazione elettrica di HLG-120H LED:
Serie di HLG-120H | ||||
Modello no. | Uscita | Tol. | R&N | Effi. |

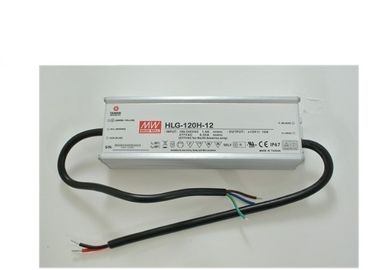

HLG-120H-12 (A) | 12V, 0~10A | ±2.5% | 150mV | 92,0% |
HLG-120H-15 (A) | 15V, 0~8.0A | ±2.0% | 150mV | 92,0% |
HLG-120H-20 (A) | 20V, 0~6.0A | ±1.0% | 150mV | 93,0% |

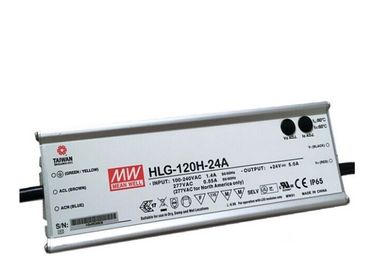

HLG-120H-24 (A) | 24V, 0~5.0A | ±1.0% | 150mV | 93,0% |
HLG-120H-30 (A) | 30V, 0~4.0A | ±1.0% | 200mV | 93,0% |
HLG-120H-36 (A) | 36V, 0~3.4A | ±1.0% | 200mV | 93,0% |
HLG-120H-42 (A) | 42V, 0~2.9A | ±1.0% | 200mV | 93,0% |
HLG-120H-48 (A) | 48V, 0~2.5A | ±1.0% | 200mV | 93,5% |
HLG-120H-54 (A) | 54V, 0~2.3A | ±1.0% | 200mV | 93,5% |
() = A, B, BL, D o spazio in bianco
Specifiche di HLG-120H:
Modello no. | HLG-120H | |
Gamma di tensione in ingresso di CA | 90~305VAC; 127~431VDC | |
Corrente di afflusso di CA (massimo) | Partenza a freddo, 60A a 230VAC | |
Gamma di adeguamento di CC | tensione della potenza nominale di ±10% (tipo A soltanto) | |
Gamma di aggiornamento continuo | HLG-80H/100H: 60%~100%; HLG-120H: 50%~100% | |
Sopra protezione corrente | limitazione corrente costante di 95%~108%, automatico-recupero | |
Sopra protezione di tensione | tensione della potenza nominale di 110%~140% | |
Sopra gli impiegati. protezione | Interrompa la tensione di o/p, forza ri sopra per recuperare | |
Installi, aumenti, ostacoli il tempo | in pieno carico 500ms, 50ms, 16ms e 230VAC | |
Tensione di Withstand | I/P-O/P: 3.75kVAC, I/P-FG: 2kVAC, O/P-FG: 1.5kVAC | |
Temperatura di lavoro | -40~+70Celsius (riferisca all'uscita che riduce le imposte sulla curva) | |
Norme di sicurezza | UL8750, TUV EN61347-1, EN61347-2-13, PSE J61347-1, J61347-2-13 approvato; UL8750 elencato per HLG-80H-□BL soltanto; ENEC EN61347-1, EN61347-2-13 per HLG-120H soltanto |
|
Norme di contabilità elettromagnetica | EN55015, EN55022 classe B (eccezione fatta per HLG-80H), EN61000-3-2 classe C, EN61000-3-3, EN61000-4-2,3,4,5,6,8,11, EN61547 |
|
Collegamento | Input | UL valutata, SJTW 18AWGx3C (30cm) |
Uscita | A/D/Blank-Type: SJTW 14AWGx2C (30cm); Tipo B: SJTW 14AWGx2C (30cm) +SJTW 18AWGx2C (30cm) |
|
Dimensione (LxWxH) (millimetro) | 220x 68x 38,8 |
NOTE:
1. Tutti i parametri citati non specialmente sono misurati ad input 230VAC, al carico nominale e a 25℃ della temperatura ambiente.
2. L'ondulazione & il rumore sono misurati a 20MHz della larghezza di banda usando un 12" paio-cavo torto terminata con un condensatore parallelo 0.1uf & 47uf.
3. Tolleranza: comprende la tolleranza di messa a punto, la linea regolamento ed il regolamento del carico.
4. Riferisca prego “a DETERMINARE I METODI DI MODULO del LED„.
5. Ridurre le imposte può essere necessario sotto tensione in ingresso bassa. Controlli prego le caratteristiche statiche per maggiori informazioni.
6. Un tipo soltanto.
7. La sicurezza e la progettazione di contabilità elettromagnetica si riferiscono a EN60598-1, CNS15233, GB7000.1, FCC part18.
8. La lunghezza di tempo di messa a punto è misurata al freddo in primo luogo comincia. Il giro INSERITA/DISINSERITA l'alimentazione elettrica può condurre ad aumento del tempo di messa a punto.
9. L'alimentazione elettrica è considerata come componente che sarà azionata congiuntamente ad attrezzatura finale. Poiché la prestazione di contabilità elettromagnetica sarà colpita tramite l'installazione completa, i produttori di macchinari finali devono ri-qualificare ancora la direttiva di contabilità elettromagnetica sull'installazione completa.
10. Riferisca alla dichiarazione della garanzia.
11. Per soddisfare le condizioni di ultimo regolamento del ErP delle lampade, questa alimentazione elettrica del LED può essere usata soltanto dietro un commutatore senza permanentemente collegato alle condutture.
Scheda di serie di HLG-120H:
