Doppia HF 208Vac UPS online di conversione 3phase 10kva fase/fase



Doppia HF 208Vac UPS online di conversione 3phase 10kva fase/fase





Introduzione:



Doppia HF 208Vac UPS online di conversione 3phase 10kva fase/fase

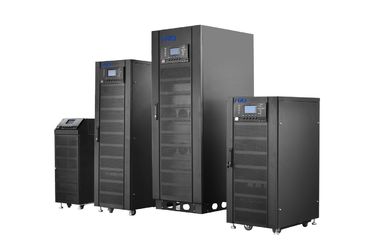

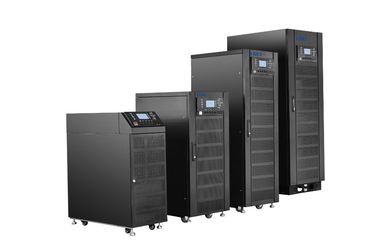

La fase 10-80kva di serie 3 di Powerwell (America) è un gruppo di continuità di qualità superiore, che ha adottato il mondo che conduce elettrico e la tecnologia elettronica per aumentare la prestazione e l'alta affidabilità eccellente (MTBT>200,000h) .3nos DSPs ad alta velocità con comando digitale completato completamente assicura più di alta qualità dell'alimentazione elettrica e di UPS reliabitly. Essendo parenti al fattore di potenza introdotto 1,0 ed al cavo meno di di 2% THDi questi verde e risparmio energetico di UPS. Inoltre offre la progettazione dell'umanizzazione: accesso anteriore completo di abilità di servizio, touch screen facile da usare.



Applicazioni perfette:



Internet Servor, Data Center medio, sistema di rete di medie dimensioni/centro di elaborazione, banca e sicurezze, gruppo di server di affari, automazione delle attività d'ufficio di medie dimensioni, attrezzature di precisione, ecc.



Caratteristiche: completi la tecnologia di comando digitale



Il comando digitale completamente con due DSPs, tutti i sottosistemi è digitale compreso il raddrizzatore di IGBT, l'invertitore, il caricatore, scaricatore.



Proprietà elettriche eccellenti



La vera doppia istruzione online di conversione offre la protezione di potere sicuro ed efficace per vari carichi, con la forte capacità di carico dell'uscita;



Alti fattore di potenza, verde e risparmio di energia dell'input



Introduca l'estremità con PFC ed introduca il PF di intero UPS fino ad un massimo di 0,999;



Si raddoppia la fonte di input di CA sostenibile



Il CA e l'esclusione permissibili 2 hanno introdotto la fonte di CA



Forte adattabilità ambientale



Ampie tensione in ingresso e gamma di frequenza, adattamento a tutti i tipi di climatico

ed ambiente geografico;



Misure complete di protezione



 Sollevi la protezione, la protezione di cortocircuito e l'altra protezione per assicurare l'affidabilità di UPS;

IGBT e l'SCR adotta il modulo di potere avanzato di EUPEC;

L'adozione di tecnologia avanzata (IGBT che determina arresto morbido di sovracorrente di IGBT, di tecnologia) migliora l'affidabilità e la sicurezza dell'invertitore.



Simile progettazione modulare



Ogni consiglio principale di fase è progettato come lo scaffale per il montaggio e la manutenzione facili

Progettazione alimentabile del pacchetto insito della batteria per uso facile



Gestione intelligente della batteria (ABM)



Adozione della gestione intelligente della batteria:

Caricatore intelligente: caricatore caricantesi a tre fasi di processo di intervallo (corrente costante, costante tensione, caricarsi del galleggiante e chiudono, quando la diminuzione ad un livello più basso, caricatore di tensione della batteria ricomincia per lavorare)

Tempo di sostegno visualizzato sullo schermo LCD

Compensazione di temperatura della batteria

Stato di rilevazione online della batteria,

La batteria massima che carica la corrente può mettere dagli utilizzatori finali secondo le caratteristiche della batteria, evitare tutto il danno causato dalla grande corrente caricantesi;

Batteria di prova d'autoverifica periodica, individuante i problemi della batteria tempestivi;

Con il collegamento inverso della batteria, sopra tensione/protezione corrente, proteggere la batteria;



Partenza a freddo e funzione di inizio di CA



Direttamente inizi UPS tramite la batteria o inizi UPS tramite le condutture soltanto.



Capacità superiori del monitoraggio della rete



Porta di comunicazione (RS232, USB, ecc) collegantesi con il computer, carta dello SNMP facoltativa,



progettazione di Facile-manutenzione



a) Adotta la progettazione anteriore completa di manutenzione, riducente le restrizioni

sullo spazio dell'installazione e sul risparmiare lo spazio del centro di elaborazione;

manutenzione conveniente e facile della classe di progettazione modulare di b), del sito;

c) Con il manuale mantenga l'esclusione,

sostituzione della batteria di d) senza interrompere il funzionamento di UPS;

e) Le annotazioni storiche cercano la funzione, eventi sugli oggetti to1,000;



Interfaccia amichevole con il grande LCD



 Grande esposizione LCD ed indicazione di stato del LED; Visualizzazione delle informazioni abbondante di UPS;



Caratteristiche tecniche:

Modello	PWA3310XL	PWA3310XS	PWA3320XL	PWA3320XS		PWA3330XL		PWA3330XS
Input delle condutture
Tensione in ingresso stimata	208/220VAC (Linea-Line), 3 fasi + persona neutrale + terre
Frequenza nominale	50/60Hz
Gamma di tensione in ingresso	187~260Vac (Linea-Line), pieno carico; 125V~187Vac (Linea-Line), carico diminuisce linearmente secondo la tensione minima di fase		167~260Vac (Linea-Line), pieno carico; 125V~167Vac (Linea-Line), carico diminuisce linearmente secondo la tensione minima di fase
Gamma di frequenza dell'input	40Hz~70Hz
Fattore di potenza dell'input	>0,99
Corrente di ingresso THDi	<5>		<4>
Input di esclusione
Tensione stimata di esclusione	208/220VAC (Linea-Line)
Frequenza nominale	50/60Hz
Gamma di tensione di esclusione	Selezionabile, difetto -20%~+15%; Limite superiore: +10%, +15%, +20%, +25%; Limite inferiore: -10%, -15%, -20%, -30%, -40%
Gamma di frequenza di esclusione	Selezionabile, ±1Hz, ±3Hz, ±5Hz
Sovraccarico di esclusione	Operazione a lungo termine di 125%; 125%~130% per 10min; 130%~150% per 1min;					Operazione a lungo termine di 110%; 110%~125% per 1min; 125%~150% per 30s;
Uscita
Tensione stimata dell'invertitore	208/220VAC (Linea-Line)
Frequenza nominale	50/60Hz
Fattore potenza di uscita	1		0,9
Precisione di tensione	±1.5% (carico lineare 0-100%)
Risposta transitoria	<5>
Recupero transitorio	< 30ms="" for="" step="" load="">
Tensione in uscita THDu	<1> <5> secondo IEC/EN62040-3
Sovraccarico dell'invertitore	<110> 110%~125%, 1min; 125%~150%, 30s; >150%, 200ms		<110> 110%~125%, 10min; 125%~150%, 1min;
Regolamento di frequenza	50/60Hz±0.1%
Gamma sincronizzata	Settable, ±0.5Hz ~ ±5Hz, ±3Hz predefinito
Tasso di pantano sincronizzato	Settable, 0.5Hz/S ~ 3Hz/s, 0.5Hz/s predefinito
Batteria e caricatore
Tensione di tasso della batteria	±120VDC
Potere del caricatore	potere del sistema di max=20%
Efficienza
Operazione normale	93%max		94%max
Alimentazione a batteria	92.5%max		93%max
Sistema
Esposizione	LED + LCD
Interfaccia	Norma: RS232, RS485 Opzione: SNMP, contatto a secco, corredo parallelo, partenza a freddo della batteria
Ambientale
Temperatura di operazione	0 ~ ℃ 40
Temperatura di stoccaggio	-40 ~ ℃ 70
Umidità relativa	0 ~ 95% (non condensare)
Rumore (1 metro)	carico di 58dB @ 100%, carico di 52dB @ 45%		carico di 70dB @ 100%, carico di 62dB @ 45%
Dati fisici
Dimensione (W*D*H, millimetro)	250*660*530	250*840*715	250*950*770	500*840*1400			250*950*770		500*840*1400
Pesi (chilogrammi)	31	51,5 (senza batteria)	64	140 (senza batteria)			64		140 (senza batteria)

Nota: Qualsiasi specificazione conforme a cambiamento senza preavviso;
