Dettagli:
Termini di pagamento e spedizione:
|
Tensione di ingresso: | CA 3PH 380V (- 15%) ~ 440V (+10%) | Frequenza in ingresso: | 47~63Hz |
---|---|---|---|
Tensione di uscita: | tensione in ingresso 0~ | Frequenza di uscita: | 0~400Hz |
Modalità di controllo: | SVPWM, controllo di vettore sensorless | Accuratezza di controllo di velocità: | ± 0,2% (controllo di vettore sensorless) |
Capacità di sovraccarico: | 150% della corrente nominale: 1 minuto; 180% della corrente nominale: 10 secondi; 200% della corrent | ||
Evidenziare: | invertitore della pompa idraulica,invertitore dell'alimentazione elettrica |

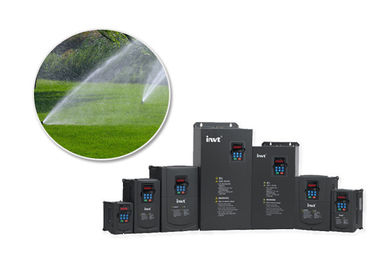

Le serie Goodrive200 pompano l'invertitore INVT, controllo dell'invertitore 3PH SVPWM di CA
Descrizione
L'invertitore della pompa di Goodrive200 INVT adotta la piattaforma del sistema di controllo di DSP ed usa la tecnologia vectorized di controllo di V/F. Compatibile con molti metodi dei tipi di protezione. Può essere usata con i motori asincroni, fornire la prestazione movente eccellente. La progettazione della presa d'aria del prodotto, la configurazione di hardware e le capacità tutte del software notevolmente migliorano l'impiego possibile del cliente e la disponibilità ambientale.
Specifiche
Funzione |
Specificazione |
|
Input |
Gamma di tensione in ingresso |
CA 3PH 380V (- 15%) ~440V (+10%) |
Gamma di frequenza dell'input |
gamma permessa 50Hz/60Hz: 47~63Hz |
|
Uscita |
Gamma di tensione in uscita |
tensione in ingresso 0~ |
Gamma di frequenza dell'uscita |
0~400Hz; |
|
Caratteristica di controllo tecnico |
Modo di controllo |
SVPWM |
Tipo del motore |
Motore asincrono |
|
Velocità-regolazione del rapporto |
Motore asincrono: 1:100 |
|
Iniziare coppia di torsione |
Motore asincrono: 0.5Hz/150% |
|
Capacità di sovraccarico |
Tipo di G: 150% della corrente nominale: 1 minuto; Tipo di P: 120% della corrente nominale: 60 secondi |
|
Caratteristica corrente di controllo
|
Regolazione di frequenza |
Regolazione di Digital, regolazione analogica, regolazione di frequenza di impulso, regolazione corrente di velocità a più gradi, regolazione semplice di SpA, regolazione di PID, regolazione di comunicazione di MODBUS Realizzi lo spostamento fra la combinazione dell'insieme e metta il canale. |
Adeguamento automatico di tensione della tensione |
Tenga automaticamente una tensione stabile quando la tensione di griglia oscilla |
|
Incolpi la protezione |
Fornisca oltre 30 funzioni della protezione dell'errore: sovracorrente, sovratensione, undervoltage, surriscaldare, guasto e sovraccarico di fase, ecc, |
|
Inseguimento di velocità |
Rimetta in moto uniformemente il motore girante |
|
Interfaccia periferica
|
Terminale entrata analogica risoluzione |
≤10mV |
Commutatore terminale risoluzione dell'input |
≤ 2ms |
|
Entrata analogica |
2 canale (AI1, AI2) 0~10V/0~20mA e 1 canale (AI3) - 10~10V |
|
Uscita analogica |
2 canali (AO1, AO2) 0~20mA |
|
Input di Digital |
8 input comuni dei canali, la frequenza massima: 1kHz, 1 input ad alta velocità del canale, la frequenza massima: 50kHz |
|
Uscita di Digital |
1 uscita di impulso ad alta velocità del canale, la frequenza massima: 50kHz; 1 uscita di collettore aperto del terminale del canale Y |
|
Uscita del relè |
2 uscite programmabili del relè dei canali RO1A NESSUN, RO1B NC, terminale del terreno comunale di RO1C RO2A NESSUN, RO2B NC, terminale del terreno comunale di RO2C Capacità del contattore: 3A/AC250V, 1A/DC30V |
|
Altri |
Metodo montabile |
Parete, flangia e pavimento montabili |
Temperatura dell'ambiente corrente |
-10~50°C, riducono le imposte su above40°C |
|
Protettivo |
IP20 |
|
Raffreddamento |
Raffreddamento a aria |
|
Unità di freno |
Accessorio che frena per sotto 30G/37P (30G/37P compreso), unità di frenaggio esterna per altre |
|
Resistenza di frenaggio |
Facoltativo |
|
Filtro da contabilità elettromagnetica |
Filtro incorporato C3: soddisfaccia la richiesta di grado di IEC61800-3 C3 Filtro esterno: soddisfaccia la richiesta di grado di IEC61800-3 C2 |
Caratteristiche
1, usi del prodotto che rivettano progettazione della struttura. Filtro incorporato C3 (standard). La prestazione di contabilità elettromagnetica è ancor più eccezionale, migliora la sua affidabilità per soddisfare la richiesta dell'adattabilità elettromagnetica dell'ambiente.
2, prodotto possono raggiungere il motore più accurato che autoturning e fornire la prestazione eccellente dell'azionamento del motore.
3, la progettazione seguono rigorosamente le norme nazionali di IEC ed hanno superato la prova di certificazione del CE dell'autorità internazionale TÜV SÜD.
4,1.5 – unità di freno incorporata dell'invertitore 30KW. La tastiera standard di intera serie sostiene la funzione della copia di parametri.
La morsettiera di Plugable rende conveniente per la sostituzione e la manutenzione per gli utenti.
5, struttura del libro con progettazione indipendente del condotto dell'aria. Montaggio del muro di sostegno, montaggio della flangia, montaggio del pavimento, fornente al cliente un'installazione più affidabile e più economica.
6, sbarra collettrice di corrente continua di sostegni di prodotto e rifornimento comuni di alimentazione in ingresso di entrata di CC di sostegni. Possono fornire la CC frenare, il frenaggio dinamico ed i metodi di frenaggio di cambiamento continuo. E comprende molte funzioni quali un rifornimento idrico semplice e un'interruzione di corrente istantanea senza sosta.
