Dettagli:
Termini di pagamento e spedizione:
|
Evidenziare: | PWB placcato di alluminio,PWB di appoggio alluminio |
---|

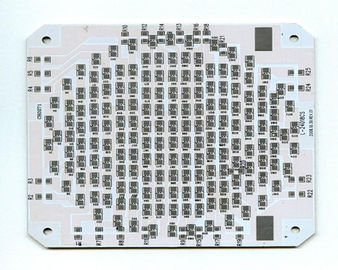

Il doppio ha parteggiato PWB per illuminazione del LED, PWB di alluminio dell'alluminio del centro
Dettagli rapidi
Tipo del PWB: | PWB dell'alluminio |
Strato: | Singolo lato |
Min. Linea larghezza/spazio: | 3mil/3mil |
Minuti Via il diametro: | 0.3mm |
Spessore di rivestimento: | 2.0mm |
Finitura superficia: | HASL |
Dimensione: | 120*120MM |
Materiale: | Base di alluminio |
Colore: | Bianco |
Applicazione: | LED |
Descrizione
Shenzhen Hengda specializzato in circuiti stampato dell'alluminio (anche chiamati PCBs di base metallica) per oltre 10 anni. Sebbene originalmente preveduto per uso nell'industria dell'alimentazione di corrente questi substrati ora siano più ampiamente usati nei prodotti di alta luminosità LED. Ci sono molti nomi per questi prodotti; La base placcata e di alluminio di alluminio, il centro del metallo (MCPCB), ha isolato il substrato del metallo (IMS o IMPCB), termicamente PCBs conduttivo, ecc… ma tutti significano la stessa cosa. Uno strato sottile termicamente del dielettrico conduttivo ma elettricamente d'isolamento è laminato fra una stagnola di base metallica e di rame. La stagnola di rame è incisa nel modello desiderato del circuito ed il di base metallica disegna il calore a partire da questo circuito tramite il dielettrico sottile.
Facendo uso di un PWB del centro del metallo in questi prodotti ed applicazioni del LED contribuisca notevolmente a ridurre il calore emesso.
Altre applicazioni che sono ideali per integrazione di MCPCB sono pannelli solari e le applicazioni di controllo di moto. Possiamo anche combinare il centro del metallo con la nostra tecnologia del PWB di HDI.
Materiali e spessore del PWB del centro del metallo
Il centro del metallo del PWB del termale può essere di alluminio (PWB di alluminio del centro), rame (PWB di rame del centro o un PWB pesante del rame) o una miscela delle leghe speciali. Il più comune è un PWB di alluminio del centro.
Lo spessore dei centri del metallo in basi di appoggio del PWB è in genere 30 mil - 125 mil, ma più densamente e piatti più sottili sono possible.MCPCB che lo spessore di rame della stagnola può essere di 1 - 10 once.
Vantaggi di MCPCB
MCPCBs può essere vantaggioso da usare affinchè la loro capacità integri uno strato dielettrico del polimero con un'alta conducibilità termica per una resistenza termica più bassa.
Calore di trasferimento di PCBs del centro del metallo 8 - 9 volte più velocemente di FR4 PCBs. I laminati di MCPCB dissipano il calore, tenente il dispositivo di raffreddamento termogeno delle componenti che provoca la prestazione e la vita aumentate.
I prodotti con alluminio hanno basato il PWB
Le applicazioni che generano un gran numero di calore non possono essere raffreddate spesso adeguatamente facendo uso appena dei fan tradizionali. Il raffreddamento conduttivo con il centro PCBs del metallo è un'opzione ideale di produzione.
MCPCBs il più ampiamente è trovato nelle tecnologie del LED, poichè riducono il numero del LED richiesto per produrre un'illuminazione specifica. I diodi luminescenti liberano una grande quantità di calore nelle applicazioni come
Capacità tecniche
Numero degli strati | 1, 2, 4 o 6, fino a 36 strati |
Quantità di ordine | 1 - 500.000 |
Forma del bordo | Rettangolare, rotondo, scanalature, ritagli, complesso, irregolare |
Tipo del bordo | Rigido, flessibile, rigido-flessibile |
Materiale del bordo | FR4 in vetro epossidico, FR4 alto Tg, RoHS compiacente; Alluminio, Rogers, ecc. |
Taglio del bordo | Taglio, V-punteggio, linguetta-diretto |
Spessore del bordo | Flessione, 0,2 ~ 6,0 millimetri, 0,01 ~ 0,25 ″ |
Peso di rame | 1,0, 1,5, 2,0 Oz |
Maschera della lega per saldatura | Il verde su due lati LPI, inoltre sostiene rosso, bianco, giallo, blu, il nero |
Matrice per serigrafia | Su due lati o a un solo lato in bianco, in giallo, in nero, o la negazione |
Linea larghezza minima della matrice per serigrafia | 0,006 ″ o 0.15mm |
Dimensioni massime del bordo | 45 x 45 ″ o 114 x 114 cm |
Traccia/lacuna minime | 0,004", 0.1mm, o 4 mil |
Diametro del foro minimo del trapano | 0,006", 0.15mm, o 6 mil |
Finitura superficia | HASL, nichel, oro dell'IMM, latta dell'IMM, argento dell'IMM, OSP ecc. |
Tolleranza di spessore del bordo | ±10% |
Tolleranza di rame del peso | ±0.25 oncia |
Larghezza di scanalatura minima | 0,12", 3,0 millimetri, o 120 mil |
profondità del V-punteggio | 20-25% di spessore del bordo |
Fori metallizzati | Sì |
Fori del lavandino | Sì |
Formato di file di progettazione | DXF di Gerber RS-274X, di 274D, di Eagle e di AutoCAD, DWG |
Diagramma di flusso di produzione del PWB
Metodi di prova
Eseguiamo le procedure multiple di assicurazione di qualità prima che spedendo fuori tutto il PWB imbarchiamo. Questi includono:
Termini d'esecuzione rapidi di giro
Per produzione del PWB di HDI, possiamo i giorni to10 del provid 7 girare intorno i periodi. Per PCBs a più strati, il tempo del fastestturnaround dipende dal numero degli strati e della quantità.
Assista la garanzia
Ci assicuriamo servire professionale, sincero ogni cliente ed amichevole al meglio delle nostre possibilità. Riprenderemo felice il vostro progetto se il vostro progetto non è 100% soddisfacente.
Ora ottenga una citazione rapida
Introducendo una distinta base, gli archivi del gerber compreso il disegno di assemblea e noi avremo una citazione di nuovo voi entro le ore. Con il hengda di Shenzhen non c' è mai un costo nascosto ed i nostri prezzi sono molto competitivi e ragionevoli.
