Dettagli:
Termini di pagamento e spedizione:
|
Temperatura di esercizio: | -10~60 grado | Tensione del galleggiante: | 27.6V |
---|---|---|---|
Corrente di lavoro Rated: | 30A | Modalità di tariffazione: | Modo di MPPT |
Tensione di funzionamento Rated: | 24V | Riconnessione di bassa tensione (LVR): | 21.4V |
Evidenziare: | regolatore della tassa del regolatore del pannello solare |

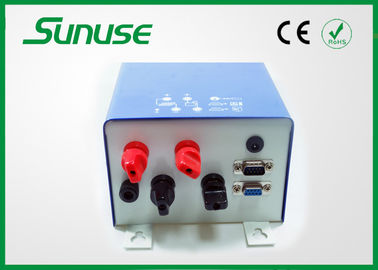

regolatore MPPT della tassa del pannello solare 60a per il sistema di energia solare con esposizione LCD 24V 48V
Dettaglio rapido:
regolatore della tassa del pannello solare di 60A MPPT con esposizione LCD
intelligente, funzione d'inseguimento del punto ottimale
multi-protegga la funzione
Specificazione:
MODELLO |
eMPPT6024Z |
|
Input |
Gamma di tensione in ingresso di pannelli solari |
≤70V |
Punto ottimale che segue gamma |
12V~70V (12V) 24V~70V (24V) |
|
Itinerario dell'input |
1 canale |
|
Uscita |
Tensione di sistema nominale |
auto 12V/24V |
Corrente di carica massima |
60A |
|
Consumo di auto |
≤40mA |
|
Fasi di carico |
Massa, assorbimento, galleggiante |
|
Tensione di carica del galleggiante |
13.8V (12.8V~14.2V) ×1/×2/×4 |
|
Tensione di carica di assorbimento |
14.4V (13.6V~15.2V) ×1/×2/×4 |
|
Temperatura Compensazione |
-4mV/Cell/°C |
|
Altri |
Efficienza massima |
97% |
HMI |
LCD e bottone |
|
Modo di raffreddamento |
A temperatura controllata Raffreddamento attivo |
|
Modo di collegamento |
M6Terminals |
|
Gamma di temperatura ambiente |
-10°C~+50°C |
|
Umidità |
0~90%, nessuna condensazione |
|
Dimensioni |
450mm*335mm*160mm |
|
Peso del prodotto |
5.6Kg |
|
Temperatura di stoccaggio |
-30°C~+80°C |
|
Funzione facoltativa |
Monitoraggio a distanza (Porto RS485 o RS232, DB9) |
Introduzione di tecnologia di MPPT:
MPPT significa l'inseguimento del punto ottimale. Fa funzionare i pannelli solari a punto massimo (punto dell'interno B) usando tecnologia di trasformazione dell'energia. il eMPPT è il nuovo regolatore della tassa ricercato e sviluppato dalla nostra società ed usa il MCU per seguire intelligentemente il punto ottimale dei pannelli solari per generare più potere dai pannelli solari.
Controllo di carico di processo:
La tensione caricante cominciante della batteria è differente, eMPPT userà le strategie caricantesi differenti per finire il processo caricantesi. Quando cominciare caricando la tensione della batteria è più basso di 12.6V (per la batteria 12V), batteria passerà attraverso tre fasi come massa, assorbimento e caricarsi di galleggiamento. Quando cominciare caricando la tensione della batteria è superiore a 12.6V (per la batteria 12V), batteria passerà attraverso due fasi come massa e farà galleggiare caricarsi.
Circa il carico di MPPT: Carico in serie, assorbimento che fa pagare, carico del galleggiante
Tensione di sistema:
Tensione di sistema |
Campo di potenza raccomandato |
12V |
<800w> |
24V |
<2000w> |
48V |
<6000w> |
Configurazione dei pannelli solari:
il regolatore di serie del eMPPT può essere collegato con i mono pannelli solari ed anche i pannelli solari del film sottile. Nel fare il sistema, assicuri che la tensione a circuito aperto di matrice dei pannelli solari non sia più superiore alla tensione massima permessa dal regolatore. Il grafico uno è di introdurre i modelli di mono pannelli solari e dei pannelli del film sottile e dei loro parametri. Il grafico 2 è la soluzione di configurazione per il sistema 12V, 24V e 48V per i pannelli solari.
Modello |
Categoria |
Pmax |
COV |
ISC |
Vpmax |
Ipmax |
STP140D-12/TEA |
Monocristallino |
140W |
22.4V |
8.33A |
17.6V |
7.95A |
MS140GG-02 |
Modulo di sottili pellicole |
140W |
29.0V |
7.12A |
23.0V |
6.52A |
STP190S-24/Ad+ |
Monocristallino |
190W |
45.2V |
5.65A |
36.6V |
5.2A |
NS-F130G5 |
Modulo di sottili pellicole |
130W |
60.4V |
3.41A |
46.1V |
2.82A |
I parametri di cui sopra sono per lo stato di intensità della luce della luce 25°C, AM1.5spectrum e 1000W/m2. |
Modello |
Per il sistema 12V |
Per il sistema 24V |
Per il sistema 48V |
STP140D-12/TEA |
N parallelamente |
due in serie, N parallelamente |
quattro in serie, N parallelamente |
MS140GG-02 |
N parallelamente |
due in serie, N parallelamente |
quattro in serie, N parallelamente |
STP190S-24/Ad+ |
N parallelamente |
N parallelamente |
due in serie, N parallelamente |
NS-F130G5 |
N parallelamente |
N parallelamente |
due in serie, N parallelamente |
“La N„ significa il numero della quantità richiesto dalla corrente |
Funzione:
1. Tecnologia d'inseguimento del punto ottimale
Il regolatore usa il circuito di conversione del dollaro e la tecnologia di MCU per seguire il punto ottimale per implementare il massimo potenza di uscita dei pannelli solari nell'intensità e nella temperatura differenti dell'illuminazione. L'algoritmo di MPPT aumenta l'efficienza del vostro sistema di PV e fa diminuire la quantità di pannelli solari.
2. Controllo a più stadi della tassa
La tensione caricante cominciante della batteria è differente, il regolatore userà le strategie caricantesi differenti per finire il processo caricantesi. Quando cominciare caricando la tensione della batteria è più basso di 12.4V (per la batteria 12V), batteria passerà attraverso tre fasi come caricarsi alla rinfusa, di assorbimento e del galleggiante. Quando cominciare caricando la tensione della batteria è superiore a 12.4V (per la batteria 12V), batteria passerà attraverso due fasi come massa e farà galleggiare caricarsi.
3. Tensione di carica regolabile
4. Compensazione di temperatura per tensione di carica
5. Fan di controllo di temperatura
6. Nella notte da dormire
7. Protezione del collegamento invertita batteria
8. I pannelli solari hanno invertito la protezione del collegamento
9. Protezione per lo scarico invertito batteria
10. Protezione di surriscaldamento interna
11. Sopra protezione di tensione per l'input dei pannelli solari
12. Potere che limita per l'input dei pannelli solari
Applicazioni:
Avvertimento:
Prima del collegamento al pannello solare, colleghi prego il regolatore alla batteria; non usi il potere del rifornimento del pannello solare
ai carichi direttamente.
Note:
Non usi la luce di una lampada per fare pagare il pannello solare (luce di una lampada è troppo debole per fare pagare)
L'alimentazione di CC per sostituire il pannello solare causerà le difficoltà al regolatore.
Scelga il cavo adatto che il diametro non dovrebbe essere troppo piccolo, prego si riferiscono al parametro.
