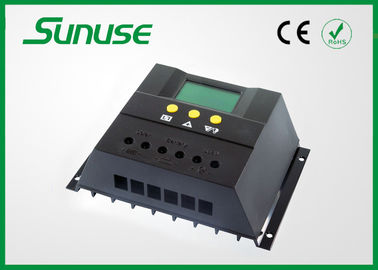

migliore 60 schema circuitale solare del regolatore della tassa di amp PWM 12v/24v/48v da vendere
Dettaglio rapido:
circuito del regolatore della tassa del pannello solare di 60A PWM
1, modo di lavoro tre
2, modalità di tariffazione di PWM
3, fuction di multi-protezione
4, esposizione LCD (che fa pagare e che scarica l'esposizione di progresso ed indicazione dell'errore)
5, compensazione di temperatura
6. Parametro di controllo regolabile del sistema
Specificazione:
| Modello |
PWM6048 |
| Corrente nominale |
60A |
| Tensione nominale |
48V |
| Tensione massima del pannello solare |
≤100V |
| Tensione del galleggiante |
54.8V |
| Sconnessione di bassa tensione |
42.8V |
| Riconnessione di bassa tensione |
50.4V |
| Nessuna perdita di carico |
<>30mA |
| Goccia di tensione di circuito |
≤200mV |
| Modalità di tariffazione |
Modo di PWM |
| Compensazione di temperatura |
-4mV/Cell/℃ |
| Area del cavo dell'installazione |
>3#AWG(<>25mm2) |
| Temperatura di funzionamento |
-20℃~50℃ |
| Temperatura di stoccaggio |
-30℃~70℃ |
| Requisito di umidità |
≤90%, nessuna condensazione |
| Dimensione |
130mm×188mm×65mm |
| Gioco del foro di montaggio |
98 mm×178 millimetro --Φ5 |
| Peso |
590g |
| Note |
Il suffisso di modello “Z„ rappresenta automatico identifica il livello di tensione del sistema, “T„ rappresenta il regolatore con monitoraggio a distanza. |
Tecnologia di PWM:
Il regolatore solare del caricatore è un sistema con la tecnologia avanzata di PWM basata MOSFET. Il termine “regolatore della tassa„ si riferisce o ad un dispositivo autonomo o i circuiti di controllo hanno integrato uno all'interno di un pacchetto della batteria, dispositivo solare a pile o ad un recharger della batteria.
Il regolatore è per i sistemi solari di fuori griglia. Ciò protegge la batteria dall'ottenere più caricata facendo uso del modulo solare e più scaricata dai carichi. Il processo caricantesi è stato ottimizzato per durata di vita della batteria lunga e la prestazione di sistema migliore.
L'autodiagnosi completa e le funzioni elettroniche della protezione impediscono il danno gli errori dell'installazione o gli errori del sistema.
Caratteristiche fondamentali:
- Un regolatore di ottimo rendimento per sistema di carico solare rurale/urbano
- Regolatore di carico di potere basso e caricatore solare di PWM in una singola unità
- Soluzione perfetta per i requisiti urbani e rurali
- Tiene la batteria sana per il periodo più lungo
- Utilizzazione ottimale di energia solare
- Operazione facoltativa crepuscolo/di alba con il temporizzatore
- Misura per la compensazione di temperatura
- PV basso a goccia della batteria
- Installazione facile
- Trattamento semplice
Potete osservare e fissare i parametri:
tensione 1.Battery
controllo inserita/disinserita del carico 2.The
temperatura 3.Environment
corrente di carica del pannello 4.Solar
corrente di dispersione 5.Load
potere di carico 6.Accumulated (ah) dal pannello solare e di nuovo a zero
7.Accumulated che scarica potere (ah) dal carico e di nuovo a zero
protezione di sconnessione di tensione 8.Low
riconnessione di tensione 9.Low
Sconnessione 10.High Voltage
Un modo di lavoro di tre carichi:
il modo 24H-Normal, nel caso di nessuno stato dell'errore del carico è sempre nel potere.
controllo 1H~23H-Light con potere di modo, del carico di controllo di tempo dopo buio e vicino il carico secondo la regolazione del temporizzatore.
il modo di controllo 0H-Light, carico sopra dopo buio, spegne il carico dopo tirato.
