Dettagli:
Termini di pagamento e spedizione:
|
Nome del prodotto: | Ventilatore industriale assiale impermeabile della ventola di raffreddamento/CC di CC del fan senza | Tensione: | 12V/24V/48V |
---|---|---|---|
telaio: | Di plastica | Girante: | Di plastica |
Tipo del cuscinetto: | Cuscinetto manica/del cuscinetto a sfera | Motore: | Impedenza protettiva e polarità inversa protettiva |
Velocità: | 3350rpm | Flusso d'aria massimo: | 44.00CFM |
Impermeabile: | IP55 IP58 IP66 | Peso: | 130G |
Evidenziare: | fan senza spazzola 24v di CC,fan senza spazzola di CC 12v |

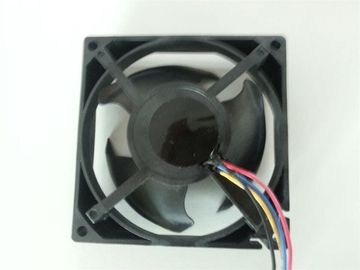

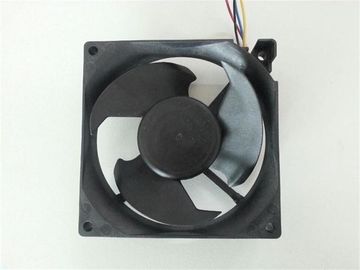

Ventilatore industriale assiale impermeabile della ventola di raffreddamento/CC di CC del fan senza spazzola 92mm/12V 24V 48V di CC 92*92*32mm
Il ventilatore assiale impermeabile e protetto contro le esplosioni di CC 92mm, l'aspettativa di lunga vita ed a basso rumore, è ampiamente usato nella tecnologia informatica dell'informazione, le comunicazioni della rete come pure le attrezzature di produzione industriale, l'attrezzatura medica, gli elettrodomestici, ecc.
Descrizione:
Motore assiale impermeabile di CC del ●, fan senza spazzola di CC, fan assiale di CC, fan del motore di CC, fan economico, fan portatile, fan del CPU, fan della cassa del computer, fan di PWM, ventola di raffreddamento di FG,
● ad alta velocità, velocità media, a bassa velocità
Pagina di plastica del ● o ventola di alluminio fusa sotto pressione della plastica e della pagina
lame del ● 3
di CC 24V del ● 12V CC CC o 48V
Cuscinetto del cuscinetto a sfera o della manica del ● o cuscinetto idraulico
Terminale o filo di piombo del ●
La prova elevata protetta contro le esplosioni del ● o impermeabile è può essere soddisfatta.
Nota importante:
Corrente nominale: La corrente nominale sarà misurata dopo 3 minuti di rotazione di continui a tensione nominale.
Velocità stimata: La velocità stimata sarà misurata dopo 3 minuti di rotazione di continui a tensione nominale
Tensione di inizio: La tensione che può iniziare il fan per funzionare improvvisamente commutando "ON"
Norma della prova cadere: Cada un contenitore di imballaggio minimo in un'altezza di 30 cm per moto di caduta libero del perpendicolare alla superficie di un piatto di legno di 10 cm. Dopo la prova, colleghi ancora il fan al potere, il fan nell'operazione normale.
Specifiche:
A: ELETTRICO
La condizione di gestione standard è 25℃, 65%RH ambientale, salvo specificazione contraria.
|
Oggetto |
Specificazione |
Condizione di prova |
1 |
Tensione nominale |
12V ±10% |
Alimentatore in CC |
2 |

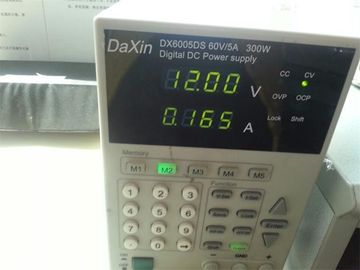

Corrente nominale |
0.18Amp ±10% (tipico) |
Alimentatore in CC a tensione nominale |
4 |
Potere stimato |
2.16W |
A tensione nominale. |
5 |
Tensione iniziare |
6V (massimo) |
Alimentatore in CC |
7 |

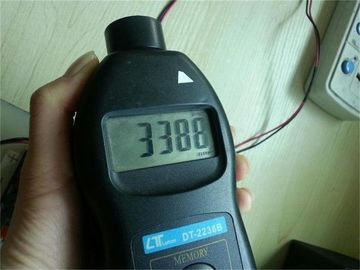

Velocità |
3350RPM ±10% |
Misurato a 5 minuti dopo avere iniziato sotto 25±5℃, 65±5%RH ambientale |
8 |
Rumore acustico |
dB 34 |
Misurato a velocità tipica con un microfono acustico 1 metro a partire dall'assunzione del fan in una camera di prova con il livello di rumore di fondo sotto 18dB (A) |
9 |
Pressione statica |
0,19 IN H2O |
Riferisca all'ELEMENTO 9 del GRAFICO DELLE PRESTAZIONI al flusso d'aria zero.
|
10 |
Flusso d'aria |
44.0CFM |
Riferisca all'ELEMENTO 9 del GRAFICO DELLE PRESTAZIONI a pressione statica zero.
|
11 |
Direzione di rotazione |
Contro-antiorario |
Alimentatore in CC, osservato dalla ventola. |
12 |
Grado impermeabile |
IP55 |
|
B. MATERIALE
Ventola |
PBT |
|
Pagina |
PBT |
|
Bobina |
PBT UL94-V0 |
|
Filo di piombo |
+: RD rosso: Giallo –: Blu |
24UL 1007 AWG26 28 |
C.MECHANICAL
Dimensioni |
L * W * H =92*92*32MM |
Peso |
130 grammi |
Gamma di temperatura di funzionamento standard |
-40 ℃ ~ ℃ 70 |
Temperatura di stoccaggio standard |
-40 ℃ ~ ℃ 70 |
Sistema del cuscinetto |
Cuscinetto a sfera (NMB) |
DURATA DI D.EXPECTED (MTBF)
Ad una condizione di gestione standard di -40~10℃, 65%RH ambientale
Cuscinetto a sfera: 80000 ore, funzionamento continuo sotto -40~10℃ 65%RH
E. AFFIDABILITÀ
|
Oggetto |
Specificazione |
Condizione di prova |
1 |
Prova bloccata del rotore |
Ignifugo e danno liberi |
Rotore chiuso a chiave per 72 ore con tensione nominale |
2 |
Protezione della prova di tensione inversa |
Sì |
Inverta con tensione nominale |
3 |
Equilibri la prova |
Nessuna sporgenza oltre il cerchio entro 10 secondi |
Il fan funziona in un cerchio, riportato in scala vicino raggio del fan più 10mm |
4 |
Prova di caduta |
Tutte le caratteristiche specificate rimangono identicamente |
Goccia D.U.T. (L'imballaggio standard) dalla macchina della prova a 76cm qui sotto. Angolo dell'individuo uno, |
5 |
Prova di vibrazione |
Tutte le caratteristiche specificate rimangono identicamente |
Impiegati ambientali.: - ºC 40~10 con tensione nominale Ampiezza: 0.4-2.5 millimetri Accelerazione: 14,7 S/m2 Frequenza: 10HZ-60HZ Periodo ampio: 1 min 10HZ-60HZ: 30 secondi 60HZ-10HZ: 30 secondi Totale: 10 cicli |
6 |
Riciclaggio massimo minimo di temperatura |
Tutte le caratteristiche specificate rimangono identicamente |
tasso di pantano di 20 minuti +10ºC (1 ora) , – 40 ºC (1 ora) Totale: 36 cicli con tensione nominale |
7 |
A bassa temperatura. Stoccaggio |
Tutte le caratteristiche specificate rimangono identicamente |
Provato nella circostanza standard; dopo 500hrs, stoccaggio del ºC -40, senza alimentazione elettrica. |
8 |
Ad alta temperatura. Stoccaggio |
Tutte le caratteristiche specificate rimangono identicamente |
Provato nella circostanza standard; dopo 500hrs, uno stoccaggio di 80 ºC, senza alimentazione elettrica. |
9 |
Resistenza dielettrica |
1mA massimo della corrente di perdita |
Introduca 500V (CA) per 1 sec fra cavo (+/-) ed alloggio |
F: DIAGRAMMA DELL'ASSEMBLEA
NOTA:
1. UL 1007 AWG#26 DEL FILO DI PIOMBO
CAVO ROSSO --------- (+)
CAVO NERO --------- (—)
CAVO BLU --------- (F00)
CAVO GIALLO --------- (PWM)
2. Lunghezza del cavo: 300mm+/-10MM
