Conversione doppia 3 fasi in linea Ups10- 40kva 190/208/220vac,1.0PF, con PFC e perCentro dati di media scala
Rapido dettaglio:
1) Tensione nominale:190/208/220Vac, tensione di linea
2) Tipo: On-line
3)Uso per server, data center, telecomunicazioni
4) Uscita PF0.9

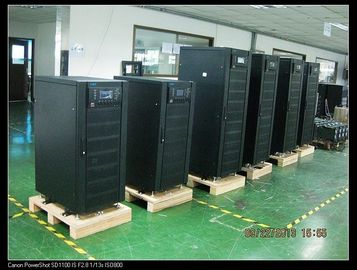

Powerwell MAX (America) serie Online HF UPS 3/3fase 10-40kva senza trasformatore,
(per 190/208/220Vac, tensione di linea);
Applicazioni perfette:
Internet Server, Internet Data Center), sistema di rete/computing center di media scala, banche e titoli, gruppo di server aziendali, automazione di ufficio di media scala, attrezzature di precisione, ecc.
Caratteristiche: tecnologia di controllo digitale completa
Controllo completamente digitale con due DSP, tutti i sottosistemi sono controllati digitalmente tra cui il raddrizzatore IGBT, l'inverter, il caricabatterie, lo scaricatore.
Eccellenti proprietà elettriche
La vera istruzione di doppia conversione online offre la protezione della potenza sicura ed efficace per vari carichi, con una forte capacità di carico di uscita;
Fattore di potenza di ingresso elevato, ecologico e risparmio energetico
Fine di ingresso con PFC e PF di ingresso dell'intero UPS fino a 0.99;
Supporto di due sorgenti di ingresso CA
Fonte di corrente alternata di ingresso ammissibile e bypass 2
Forte adattabilità ambientale
Ampia gamma di tensione di ingresso e di frequenza, adattamento a tutti i tipi di condizioni climatiche
e ambiente geografico;
Misure di protezione complete
Protezione da sovratensioni, protezione da cortocircuito e altra protezione per garantire l'affidabilità dell'UPS;
IGBT e SCR adottano il modulo di potenza EUPEC avanzato;
L'adozione di tecnologie avanzate (tecnologia di azionamento IGBT, spegnimento IGBT morbido in eccesso di corrente) migliora l'affidabilità e la sicurezza dell'inverter.
Gestione intelligente della batteria(ABM)
Adottare la gestione intelligente delle batterie:
Processo di ricarica in tre fasi a intervallo intelligente ((corrente costante, tensione costante, carica a galleggiante e spegnimento del caricabatterie, quando la tensione della batteria scende a un livello inferiore, il caricabatterie riprende a funzionare)
compensazione della temperatura, per estendere notevolmente la durata della batteria e ridurre al minimo il lavoro di manutenzione;
rilevamento online dello stato della batteria,
La corrente di ricarica massima della batteria può essere impostata dagli utenti finali in base alle caratteristiche della batteria, per evitare eventuali danni causati dalla grande corrente di ricarica;
Tempo di backup visualizzato sullo schermo LCD
Autotest periodici della batteria, rilevando tempestivamente i problemi della batteria;
con connessione inversa della batteria, protezione da sovra tensione / corrente, per proteggere la batteria;
Capacità superiori di monitoraggio della rete
Porta di comunicazione (RS232, USB, ecc.) per il collegamento al computer, scheda SNMP opzionale,
Progettazione di facile manutenzione
a) Adotta il progetto di manutenzione anteriore completo, riducendo le restrizioni
sullo spazio di installazione, e risparmiare lo spazio del centro di calcolo;
b) Classe di progettazione modulare, manutenzione del sito conveniente e facile;
c) con bypass manuale di manutenzione,
d) sostituzione della batteria senza interrompere il funzionamento dell'UPS;
e) funzione di ricerca di documenti storici, eventi fino a 1.000 voci;
Interfaccia amichevole
7 pollici touch screen, abbondante display di informazioni dell'UPS;
Le specifiche tecniche:
TecnicoSPecificazione:
| Modello |
PWMA3310II |
PWMA3315II |
PWA3320II |
PWMA3330II |
PWMA3340II |
| Input principale |
| Tensione di ingresso nominale |
200/208/220VAC (linea-linea), 3 fasi + neutro + terra |
| Frequenza nominale |
50/60 Hz |
| Intervallo di tensione di ingresso |
167~260Vac (linea-linea), carico pieno;
125V~167Vac (Line-Line), il carico diminuisce linearmente in base alla tensione di fase min |
| Intervallo di frequenza di ingresso |
40 Hz 70 Hz |
| Fattore di potenza di ingresso |
> 0.99 |
| Corrente di ingresso THDi |
< 3% (carico lineare), < 5% (carico non lineare) |
| Input di bypass |
| Tensione di bypass nominale |
200/208/220VAC (linea-linea) |
| Frequenza nominale |
50/60 Hz |
| Intervallo di tensione di bypass |
Selezionabile, per impostazione predefinita -20% +15%;
Limite superiore: +10%, +15%, +20%, +25%;
Limite inferiore: -10%, -15%, -20%, -30%, -40% |
| Intervallo di frequenza di bypass |
Selezionabile, ±1Hz, ±3Hz, ±5Hz |
| Supercarico di bypass |
125% Funzionamento a lungo termine; 125%~130% per 10 minuti;
130-150% per 1 minuto; |
| Prodotto |
| Tensione nominale dell'inverter |
200/208/220VAC (linea-linea) |
| Frequenza nominale |
50/60 Hz |
| Fattore di potenza di uscita |
1 |
| Precisione della tensione |
± 1% ((0-100% di carico lineare) |
| Risposta transitoria |
< 5% per il carico passo (20% - 100% -20%) |
| Rilancio transitorio |
< 30 ms per il carico a passaggio (20% - 100% -20%) |
| Voltaggio di uscita THDu |
< 1% (carico lineare); < 5% (carico non lineare)
secondo la norma IEC/EN62040-3 |
| Sovraccarico dell'inverter |
< 110%, 60 min; 110% ~ 125%,10 min;
125% ~ 150%, 60s; > 150%, 200 ms |
| Regolamento della frequenza |
50/60Hz±0,1% |
| Distanza sincronizzata |
Impostabile, ±0,5Hz ±5Hz, predefinito ±3Hz |
| Velocità di svolta sincronizzata |
Impostabile, 0,5 Hz/S 3 Hz/s, predefinito 0,5 Hz/s |
| Batteria e caricatore |
| Voltaggio nominale della batteria |
± 120VDC |
| QTY della batteria |
2*20PCS 12V*7AH/9AH ((batteria interna) |
4*20PCS 12V*7AH/9AH ((batteria interna) |
| 20 PCS per corda, batteria esterna |
| Potenza del caricatore |
Max=20% della potenza del sistema |
| Efficienza |
| Funzionamento normale |
94% massimo |
| Funzionamento della batteria |
93% massimo |
| Sistema |
| Visualizzazione |
7 pollici touch screen |
| Interfaccia |
Standard: USB, RS232, RS485
Opzione: SNMP, contatto a secco, kit parallelo, avvio a freddo della batteria
|
| Ambiente |
| Temperatura di funzionamento |
0 °C 40 °C |
| Temperatura di conservazione |
-40 ∼ 70 °C |
| Umidità relativa |
0,95% (non condensante) |
| Rumore (1 metro) |
58 dB @ 100% di carico, 52 dB @ 45% di carico |
70 dB @ 100% di carico, 62 dB @ 45% di carico |
| Dati fisici |
Dimensione
(W*D*H, mm) |
Bat-interno |
250*830*710 |
350*825*1200 |
| Battista esterno |
250*530*660 |
250*785*650 |
| Peso ((Kg) |
Bat-interno |
150 |
290 |
| Battista esterno |
45 |
54 |
67 |
73 |
Nota:Qualsiasi specifica può essere modificata senza preavviso;
