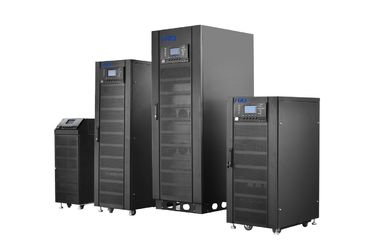

3 fase verde UPS online 10KVA a 80KVA, doppia conversione UPS



HF online UPS 3/3phase 10-80kva, 380/400/415Vac di serie di POWERWELL

(10-40kva, 200/208/220Vac 3-3phase, disponibile transformerless)

La fase 10-80kva di serie 3 di Powerwell è un gruppo di continuità di qualità superiore, che ha adottato il mondo la tecnologia elettrica ed elettronica conducente per aumentare la prestazione e l'alta affidabilità eccellente (MTBT>200,000h) .3nos DSPs ad alta velocità con comando digitale completato completamente per assicurare più di alta qualità dell'alimentazione elettrica. Essendo parenti ad un fattore di potenza di 1,0 input ed al cavo meno di di 2% THDi questi verde e risparmio energetico di UPS. Inoltre offre la progettazione dell'umanizzazione: accesso anteriore completo di abilità di servizio, touch screen facile da usare.





Applicazioni perfette:



Internet Servor, Data Center medio, sistema di rete di medie dimensioni/centro di elaborazione, banca e sicurezze, gruppo di server di affari, automazione delle attività d'ufficio di medie dimensioni, attrezzature di precisione, ecc.





DETTAGLI RAPIDI:



Controllo di DSP e proprietà elettriche eccellenti

Alti fattore di potenza, verde e risparmio di energia dell'input

Uscita PF0.9, forte abilità del carico

Raddrizzatore ed invertitore di IGBT

Simile progettazione modulare,

Accesso frontale completo delle componenti

Gestione della batteria del ABM

Touch screen a 5 pollici





Caratteristiche del dettaglio: tecnologia completa di comando digitale



Il comando digitale completamente con due DSPs, tutti i sottosistemi è digitale compreso il raddrizzatore di IGBT, l'invertitore, il caricatore, scaricatore.





Proprietà elettriche eccellenti



Il vero doppio struction online di conversione offre la protezione di potere sicuro ed efficace per vari carichi, con la forte capacità di carico dell'uscita





Alti fattore di potenza, verde e risparmio di energia dell'input



Introdotto con PFC ed input PF di intero UPS fino a 0,99





Fonte di input doppia di CA sostenibile



CA permissibile ed escludere fonte separata di CA dell'input





Forte adattabilità ambientale





Ampie tensione in ingresso e gamma di frequenza, adattamento a tutti i tipi di griglia di potere

ed ambiente geografico





Misure complete di protezione





Protezione dell'impulso, protezione di cortocircuito e l'altra protezione per assicurare l'affidabilità del sistema di UPS

IGBT e l'SCR adottano il modulo di potere avanzato di EUPEC;

L'adozione di tecnologia avanzata (IGBT che determina arresto morbido di sovracorrente di IGBT, di tecnologia, protezione di VCE) altamente migliora l'affidabilità e la sicurezza dell'invertitore.





Simile progettazione modulare



Ogni consiglio principale di fase è progettato come lo scaffale per il montaggio e la manutenzione facili

Progettazione alimentabile del pacchetto insito della batteria per uso facile





Gestione intelligente della batteria (ABM)



Adottando la gestione intelligente della batteria, durata della vita d'estensione della batteria estremamente

Caricatore caricantesi a tre fasi di processo di intervallo intelligente (corrente costante, costante tensione, caricarsi del galleggiante e chiusi, quando diminuzione di tensione della batteria ad un livello più basso, ai nuovi inizi del caricatore da lavorare)

Compensazione di temperatura automatica, (-0,11% per °C), estremamente prolungare durata di vita della batteria da 30% e minimizzare il lavoro di mantenimento;

Stato di rilevazione online della batteria

La corrente caricantesi massima della batteria può mettere dagli utilizzatori finali secondo le caratteristiche della batteria, evitare tutto il danno causato dalla grande corrente caricantesi;

Tempo di sostegno visualizzato sullo schermo LCD

Batteria di prova d'autoverifica periodica, individuante i problemi della batteria tempestivi

Con il collegamento inverso della batteria, sopra tensione/protezione corrente, proteggere la batteria





Partenza a freddo e funzione di inizio di CA



Direttamente inizi UPS tramite la batteria o inizi UPS tramite le condutture soltanto.





Capacità superiori del monitoraggio della rete





Porta di comunicazione (RS232, RS485, contatto a secco ecc) collegantesi con il computer, carta dello SNMP facoltativa,





progettazione di Facile-manutenzione



a) Adotta la progettazione anteriore completa di manutenzione, riducente le restrizioni

sullo spazio dell'installazione e sul risparmiare lo spazio del centro di elaborazione

manutenzione conveniente e facile della classe di progettazione modulare di b), del sito

c) Con il manuale mantenga l'esclusione

sostituzione della batteria di d) senza interrompere il funzionamento di UPS

e) Le annotazioni storiche cercano la funzione, eventi sugli oggetti to1,000





Interfaccia amichevole con il grande LCD con la multi esposizione di lingua (7 lingue)



Grande esposizione LCD ed indicazione di stato del LED; Visualizzazione delle informazioni abbondante di UPS

Inglese, Spagnoli, portoghese, russi





Caratteristiche tecniche:



Modello	PW3310	PW3315	PW3320	PW3330	PW3340	PW3360	PW3380
Potere di valutazione	10Kva/9Kw	15Kva/13.5Kw	20Kva/18Kw	30Kva/27Kw	40Kva/36Kw	60Kva/54Kw	80Kva/72Kw
Il CA ha introdotto
Tensione nominale	190/208/220Vac o 380/400/415Vac (linei della linea)
Collegamento introdotto	Quattro cavi trifasi
Fattore di potenza	Superiore a 0,99
THDi	Meno 3%
Gamma di tensione	150-270Vac o 280-480Vac (tensione di linea)
Frequenza	40-70Hz
Esclusione	150-270Vac o 280-480Vac (linea della linea) +/- 15%
Uscita
Fattore di potenza	0,9 (ritardo)
precisione di tensione	190/208/220Vac o 380/400/415Vac±0.5%
Dinamico passeggero di tensione	Meno 5% (punto del carico di 0~100%)
THDU	THD meno 0,6% (carico lineare), 3% (carico non lineare)
Frequenza inseguimento della gamma	50/60Hz±3Hz
Uscita Precisione di frequenza	±0.05% (modo) della batteria, ±3hz (linea modo)
spostamento di fase	120±0.5° (carico di squilibrio o dell'equilibrio)
Frequenza inseguimento del tasso	Meno 1Hz/s
Capacità di sovraccarico	operazione di molto tempo di 105%; 105%
	Superiore a 150%, trasferimento da escludere dopo 200ms
Sovraccarico di esclusione	Operazione di molto tempo di Below125% 125%
Sistema
Efficienza di sistema	Superiore a 92% (linea e modo della batteria); modo di 98% (ECO)
Esposizione	Touch screen LCD+LED
Contabilità elettromagnetica	IEC62040-2
	IEC61000-4-2 (ESD)
	IEC61000-4-3 (RS)
	IEC6100-4-4 (EFT)
	IEC6100-4-5 (impulso)
Rumore (1m)	50- 60dB
Resistenza d'isolamento	Superiore a 2M (500VDC)
Intensità d'isolamento	(input, uscita a PE) 2820Vdc, più basso corrente di perdita di 3.5mA, nessun flashover in 1min
Protezione dell'impulso	Soddisfaccia la richiesta di IEC60664-1class, resista all'impulso di 1.2/50us+8/20us superiore a 6KV/3KA
Classe del IP	IP20
Configurazione della batteria
Installazione (CC)	+192/216/240Vdc, - 192/216/240Vdc
Tipo della batteria	Manutenzione libera acida al piombo (batteria o Ni-CD del gel)
Di lunga durata	Batteria da essere esterno collegato
Batteria insita	36pcs *7ah	36pcs *7ah	36pcs *9ah	72PCS*7ah	72pcs*9ah	*******
Collegamento	Collegamento di cavo inferiore nella parte anteriore
Caricatore	Potenza installata di 20% (regolabile)
Fisico
Dimensione dell'unità (Di lunga durata)	390*850*977MM (W*D*H)			500×717×1150 MILLIMETRO (W*D*H)		720×900×1450 MILLIMETRO (W*D*H)
Dimensione dell'unità (Batteria insita.)	390*850*977MM (W*D*H)			500×717×1150 (W*D*H)		500×717×1550 (W*D*H)
Peso (chilogrammi) (Di lunga durata)	110/130	130/150	152/172	160/190	160/190	240/280	260/300
Peso (chilogrammi) (Batteria insita.)	182/202	202/222	216/236	331/361	367/397	240/280	260/300
	10kva e 15kva: 36pcs insito 7ah 20kva: 36pcs insito 9ah			(72pcs 7ah)	(72pcs 9ah)

Nota: Per 110/120/127Vac, 10-40kva disponibile.
